На школьном демонстрационном гальванометре (от амперметра) указаны сопротивление прибора 385 Ом и сила тока, вызывающая отклонение стрелки на одно деление, 3,8*10-5 А/дел. Вся шкала имеет 10 делений. Каковы сопротивления приложенных двух шунтов, делающих прибор амперметром с пределами измерения 3 и 10 А

Для просмотра изображения в полном размере нажмите на него

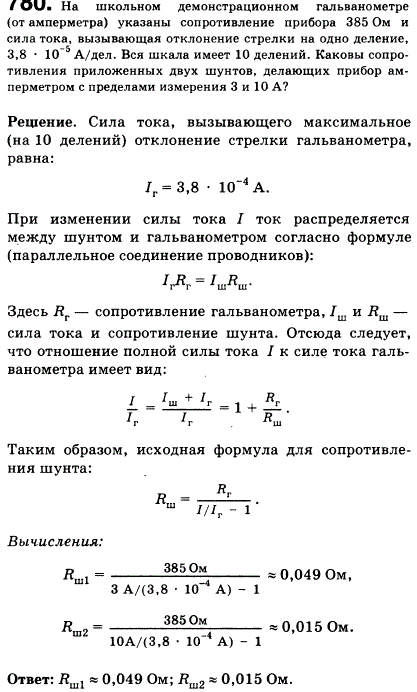

На школьном демонстрационном гальванометре от амперметра указаны сопротивление прибора 385 Ом и сила тока, вызывающая отклонение стрелки на одно
Решение задачи
(Рымкевич А.П. 10-11 класс)
