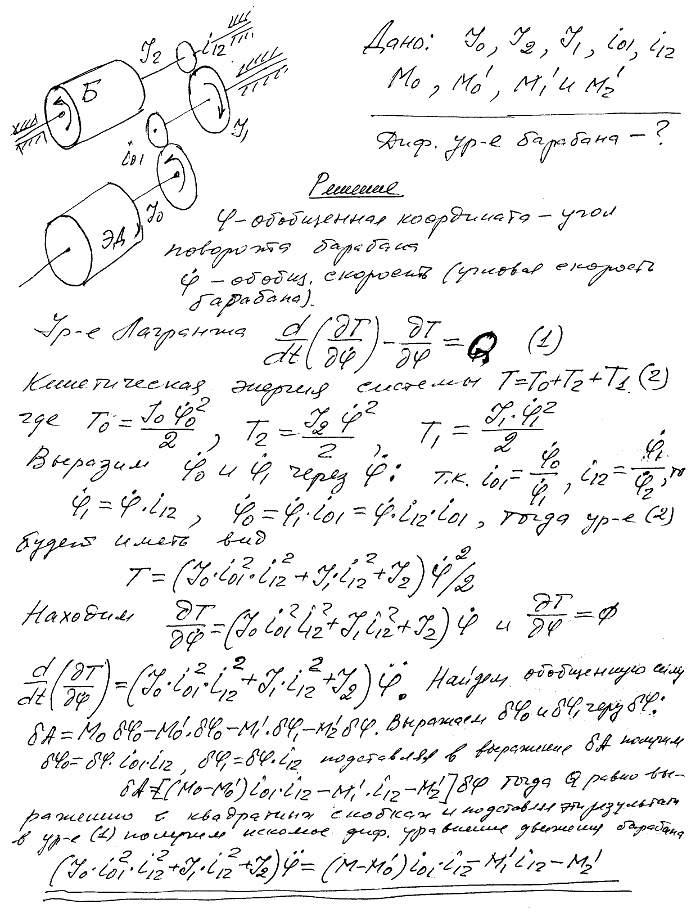

Барабан Б центрифуги приводится во вращение электродвигателем ЭД через двухступенчатый редуктор. Заданы момент инерции J0 электродвигателя, момент инерции J2 барабана, момент инерции J1 промежуточного вала редуктора, передаточные числа i01 и i12 ступеней редуктора. К ротору электродвигателя приложен вращающий момент M0 и момент сил сопротивления M'0, к валу редуктора и к барабану-моменты сил сопротивления M'1 и M'2 соответственно. Составить дифференциальное уравнение вращения барабана центрифуги.

Для просмотра изображения в полном размере нажмите на него
Барабан Б центрифуги приводится во вращение электродвигателем ЭД через двухступенчатый редуктор. Заданы момент инерции J0 электродвигателя, момент

Решение задачи 48.2
(Мещерский И.В.)
<< Предыдущее Следующее >>
47.19 В регуляторе четыре груза одинаковой массы M1 находятся на концах двух равноплечих рычагов длины 2l, которые могут вращаться в плоскости регулятора вокруг конца шпинделя O и образуют с осью шпинделя переменный угол φ. В точке A, находящейся от конца шпинделя O на расстоянии OA=a, со шпинделем шарнирно соединены рычаги AB и AC длины a, которые в точках B и C в свою очередь сочленены со стержнями BD и CD длины a, несущими муфту D. В точках B и C имеются ползунки, скользящие вдоль рычагов, несущих грузы. Масса муфты равна M2. Регулятор вращается с постоянной угловой скоростью ω. Найти связь между углом и угловой скоростью ω в равновесном положении регулятора. 48.1 Передача вращения между двумя валами осуществляется двумя зубчатыми колесами, имеющими соответственно z1 и z2 зубцов, моменты инерции валов с насаженными на них колесами соответственно равны J1 и J2. Составить уравнение движения первого вала, если на него действует вращающий момент M1, а на другой вал-момент сопротивления M2. Трением в подшипниках пренебречь. 48.3 Привод электромобиля состоит из электродвигателя ЭД и одноступенчатого редуктора с передаточным числом i. Составить дифференциальное уравнение движения электромобиля, если J0-момент инерции ротора электродвигателя, J1-момент инерции каждого из четырех колес, имеющих радиус r, m-суммарная масса электромобиля, M-вращающий момент электродвигателя, M'-момент сил сопротивления на валу электродвигателя, F-суммарная сила сопротивления движению электромобиля. 48.4 Электродвигатель ЭД стабилизирующего привода установлен на вращающейся раме, положение которой задается углом φ. Шестерня 1 на валу электродвигателя обкатывается вокруг шестерни 2, связанной с неподвижным основанием. Составить дифференциальное уравнение движения рамы, если J1-момент инерции рамы вместе с электродвигателем, J0-момент инерции ротора электродвигателя, i12-передаточное число пары шестерен, M0-вращающий момент электродвигателя, M'0-момент сил сопротивления на валу электродвигателя, M'1-момент сил, приложенных к раме вокруг ее оси.
