Передача вращения между двумя валами осуществляется двумя зубчатыми колесами, имеющими соответственно z1 и z2 зубцов, моменты инерции валов с насаженными на них колесами соответственно равны J1 и J2. Составить уравнение движения первого вала, если на него действует вращающий момент M1, а на другой вал-момент сопротивления M2. Трением в подшипниках пренебречь.

Для просмотра изображения в полном размере нажмите на него
Передача вращения между двумя валами осуществляется двумя зубчатыми колесами, имеющими соответственно z1 и z2 зубцов, моменты инерции валов с

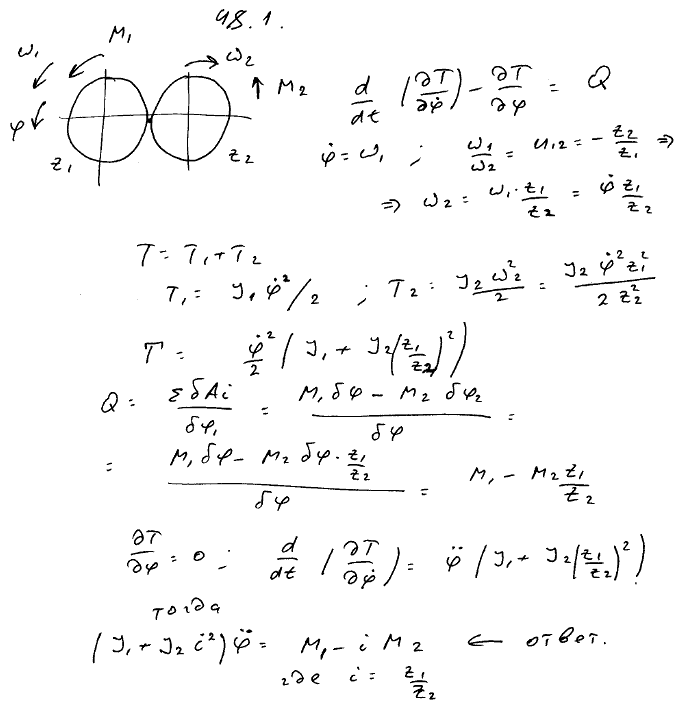

Решение задачи 48.1
(Мещерский И.В.)
