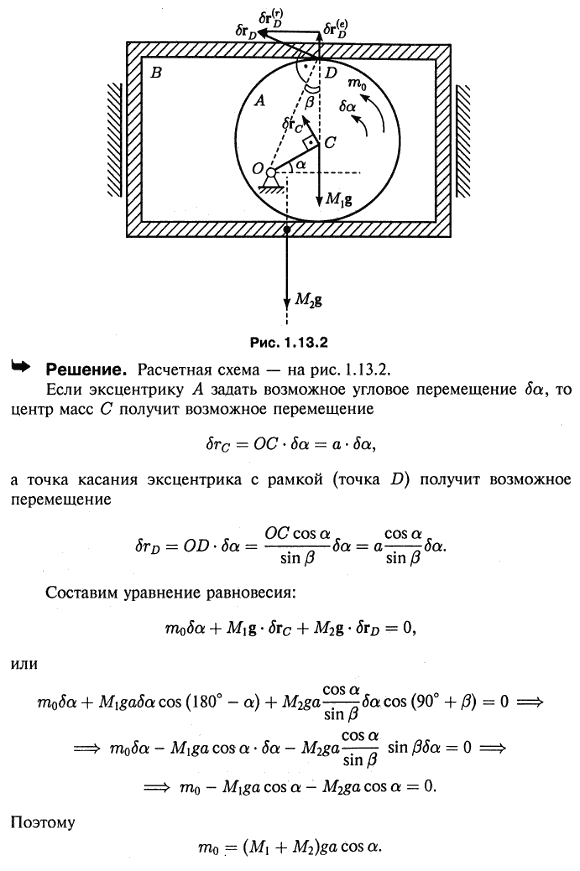

Круглый эксцентрик A массы M1 насажен на неподвижную горизонтальную ось O, перпендикулярную плоскости рисунка. Эксцентрик поддерживает раму B массы M2, имеющую вертикальные направляющие. Трением пренебречь. Эксцентриситет OC=a. Найти величину момента mO, приложенного к эксцентрику, если при покое материальной системы OC образует с горизонталью угол α.

Для просмотра изображения в полном размере нажмите на него
Круглый эксцентрик A массы M1 насажен на неподвижную горизонтальную ось O, перпендикулярную плоскости рисунка. Эксцентрик поддерживает раму B

Решение задачи 46.13
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.11 Кулак K массы M1 находится в покое на гладкой горизонтальной плоскости, поддерживая стержень AB массы M2, который расположен в вертикальных направляющих. Система находится в покое под действием силы F, приложенной к кулаку K по горизонтали направо. Определить модуль силы F, если боковая поверхность кулака образует с горизонтом угол α. Найти также область значений модуля силы F в случае негладкой горизонтальной плоскости, если коэффициент трения скольжения между основанием кулака K и горизонтальной плоскостью равен f. 46.12 Круговой кулак K массы M1 и радиуса R стоит на негладкой горизонтальной плоскости. Он соприкасается с концом A стержня AB массы M2, расположенного в вертикальных направляющих. Система находится в покое под действием силы F, приложенной к кулаку по горизонтали направо. При этом AM=h. Найти область значений модуля силы F, если коэффициент трения скольжения кулака о горизонтальную плоскость равен f. 46.14 В механизме домкрата при вращении рукоятки A длины R начинают вращаться зубчатые колеса 1, 2, 3, 4 и 5, которые приводят в движение зубчатую рейку B домкрата. Какую силу надо приложить перпендикулярно рукоятке в конце ее для того, чтобы чашка C при равновесии домкрата развила давление равное 4,8 кН? Радиусы зубчатых колес соответственно равны: r1=3 см, r2=12 см, r3=4 см, r4=16 см, r5=3 см, длина рукоятки R=18 см. 46.15 Дифференциальный ворот состоит из двух жестко связанных валов A и B, приводимых во вращение рукояткой C длины R. Поднимаемый груз D массы M прикреплен к подвижному блоку E, охваченному канатом. При вращении рукоятки C левая ветвь каната сматывается с вала A радиуса r1, а правая ветвь наматывается на вал B радиуса r2 (r2>r1). Какую силу P надо приложить перпендикулярно рукоятке в конце ее для того, чтобы уравновесить груз D, если M=720 кг, r1=10 см, r2=12 см, R=60 см?
