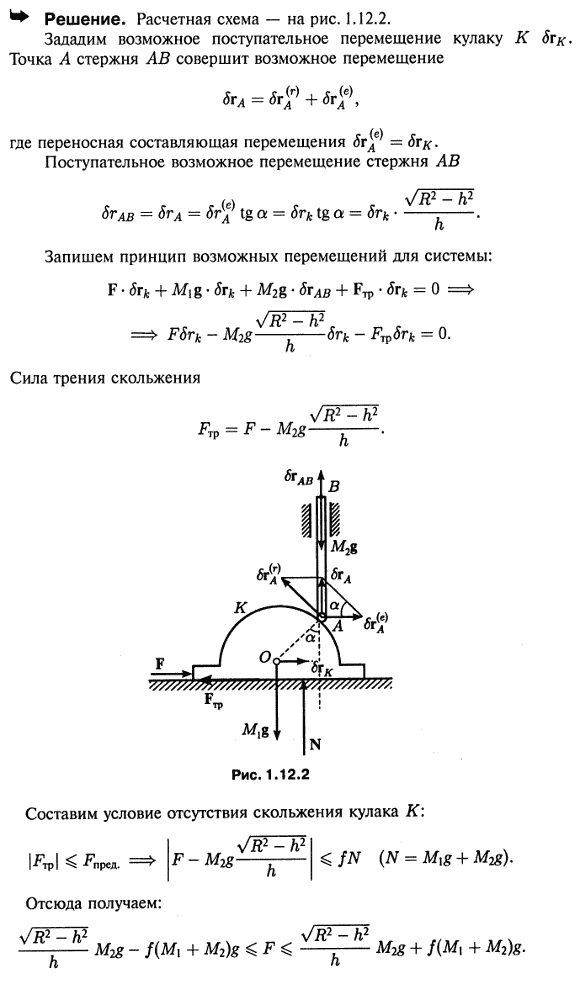

Круговой кулак K массы M1 и радиуса R стоит на негладкой горизонтальной плоскости. Он соприкасается с концом A стержня AB массы M2, расположенного в вертикальных направляющих. Система находится в покое под действием силы F, приложенной к кулаку по горизонтали направо. При этом AM=h. Найти область значений модуля силы F, если коэффициент трения скольжения кулака о горизонтальную плоскость равен f.

Для просмотра изображения в полном размере нажмите на него
Круговой кулак K массы M1 и радиуса R стоит на негладкой горизонтальной плоскости. Он соприкасается с концом A стержня AB массы M2, расположенного

Решение задачи 46.12
(Мещерский И.В.)
