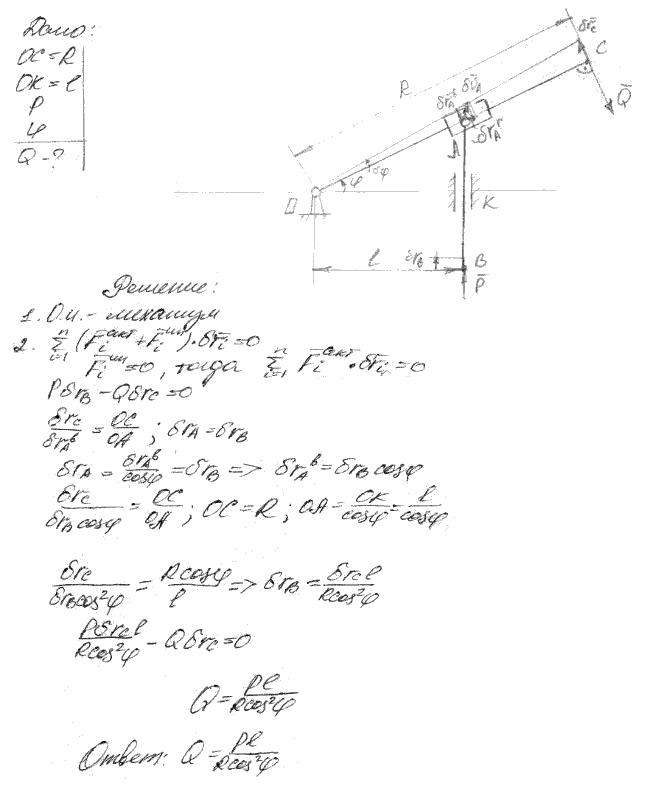

В кулисном механизме при качании рычага OC вокруг горизонтальной оси O ползун A, перемещаясь вдоль рычага OC, приводит в движение стержень AB, движущийся в вертикальных направляющих K. Даны размеры: OC=R, OK=l. Какую силу Q надо приложить перпендикулярно кривошипу OC в точке C для того, чтобы уравновесить силу P, направленную вдоль стержня AB вверх?

Для просмотра изображения в полном размере нажмите на него
В кулисном механизме при качании рычага OC вокруг горизонтальной оси O ползун A, перемещаясь вдоль рычага OC, приводит в движение стержень AB

Решение задачи 46.10
(Мещерский И.В.)
<< Предыдущее Следующее >>
46.8 К ползуну A механизма эллипсографа приложена сила P, направленная вдоль направляющей ползуна к оси вращения O кривошипа OC. Какой вращающий момент надо приложить к кривошипу OC для того, чтобы механизм был в равновесии в положении, когда кривошип OC образует с направляющей ползуна угол φ? Механизм расположен в горизонтальной плоскости, причем OC=AC=CB=l. 46.9 Полиспаст состоит из неподвижного блока A и из n подвижных блоков. Определить в случае равновесия отношение массы M поднимаемого груза к силе P, приложенной к концу каната, сходящего с неподвижного блока A. 46.11 Кулак K массы M1 находится в покое на гладкой горизонтальной плоскости, поддерживая стержень AB массы M2, который расположен в вертикальных направляющих. Система находится в покое под действием силы F, приложенной к кулаку K по горизонтали направо. Определить модуль силы F, если боковая поверхность кулака образует с горизонтом угол α. Найти также область значений модуля силы F в случае негладкой горизонтальной плоскости, если коэффициент трения скольжения между основанием кулака K и горизонтальной плоскостью равен f. 46.12 Круговой кулак K массы M1 и радиуса R стоит на негладкой горизонтальной плоскости. Он соприкасается с концом A стержня AB массы M2, расположенного в вертикальных направляющих. Система находится в покое под действием силы F, приложенной к кулаку по горизонтали направо. При этом AM=h. Найти область значений модуля силы F, если коэффициент трения скольжения кулака о горизонтальную плоскость равен f.
