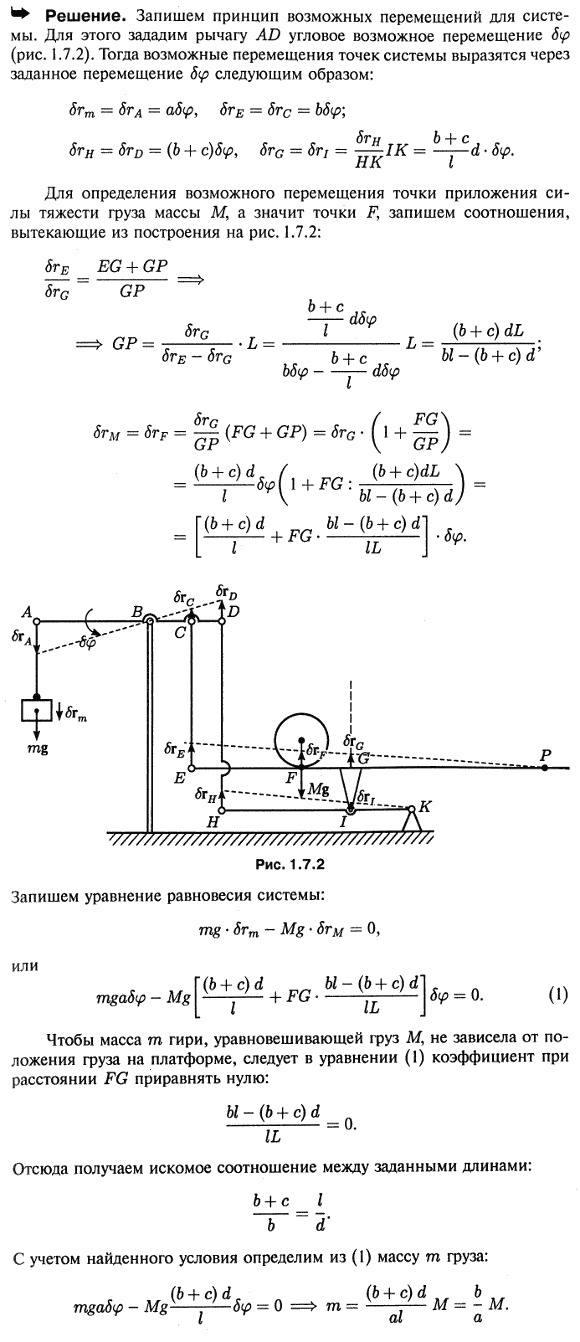

На платформе в точке F находится груз массы M. Длина AB=a; BC=b, CD=c; IK=d; длина платформы EG=L. Определить соотношение между длинами b, c, d, l, при котором масса m гири, уравновешивающей груз, не зависит от положения его на платформе, и найти массу гири m в этом случае.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 46.7
(Мещерский И.В.)
