Однородный круглый диск массы M и радиуса R насажен на ось AB, проходящую через точку O диска и составляющую с его осью симметрии Cz1 угол α. OL-проекция оси z, совмещенной с осью AB, на плоскость диска, причем OE=a, OK=b. Вычислить боковые силы динамического давления на подшипники A и B, если диск вращается с постоянной угловой скоростью ω, а AO=OB=h.

Для просмотра изображения в полном размере нажмите на него

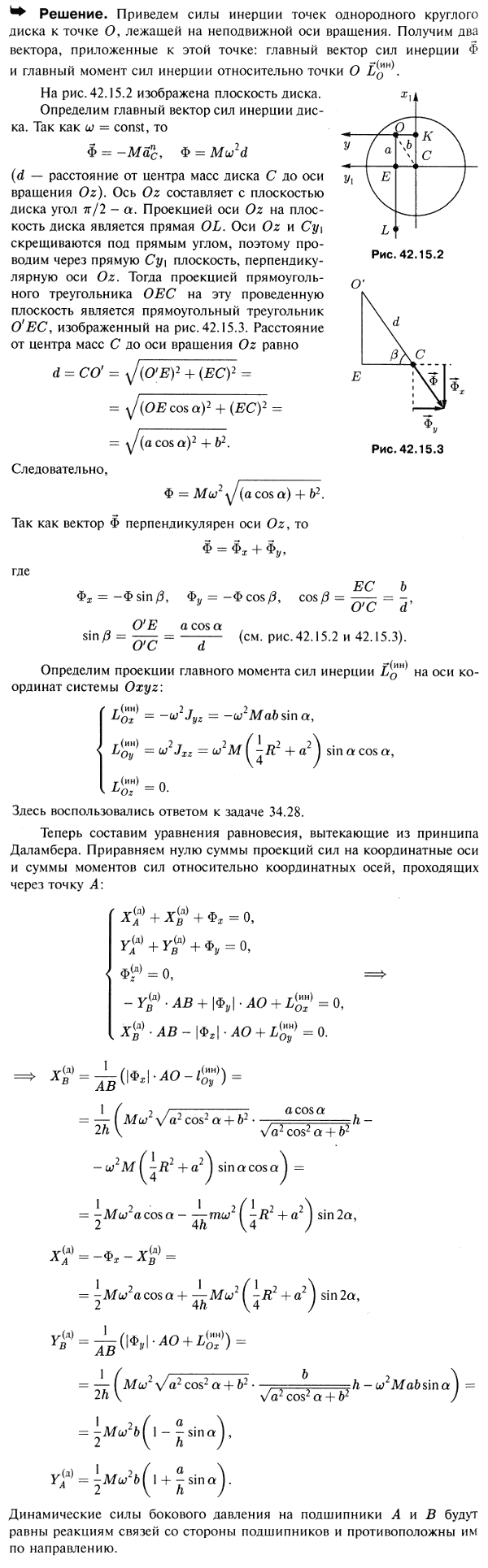

Однородный круглый диск массы M и радиуса R насажен на ось AB, проходящую через точку O диска и составляющую с его осью симметрии Cz1 угол α

Решение задачи 42.15
(Мещерский И.В.)
<< Предыдущее Следующее >>
42.13 Вычислить силы давления в подшипниках A и B при вращении вокруг оси AB однородного тонкого круглого диска CD паровой турбины, предполагая, что ось AB проходит через центр O диска, но вследствие неправильного рассверливания втулки составляет с перпендикуляром к плоскости диска угол AOE=α=0,02 рад. Дано: масса диска 3,27 кг, радиус его 20 см, угловая скорость соответствует 30000 об/мин, расстояние AO=50 см, OB=30 см; ось AB считать абсолютно твердой и принять sin 2α=2α. 42.14 В результате неточной сборки круглого диска паровой турбины плоскость диска образует с осью AB угол α, а центр масс C диска не лежит на этой оси. Эксцентриситет OC=a. Найти боковые силы динамического давления на подшипники A и B, если масса диска равна M, радиус его R, а AO=OB=h; угловая скорость вращения диска постоянна и равна ω. 42.16 Однородная прямоугольная пластинка массы M равномерно вращается вокруг своей диагонали AB с угловой скоростью ω. Определить силы динамического давления пластинки на опоры A и B, если длины сторон равны a и b. 42.17 С какой угловой скоростью должна вращаться вокруг катета AB=a однородная пластинка, имеющая форму равнобедренного прямоугольного треугольника ABD, чтобы сила бокового давления на нижнюю опору B равнялась нулю? Расстояние между опорами считать равным длине катета AB.
