Квадратная рама со стороной a=20 см вращается вокруг вертикальной оси AB с угловой скоростью ω1=2 рад/с. Вокруг оси ED, совмещенной с диагональю рамы, вращается диск M радиуса r=10 см с угловой скоростью ω=300 рад/с. Определить отношение дополнительных сил бокового давления на опоры A и B к соответствующим статическим давлениям. Массой рамы пренебречь. Массу диска считать равномерно распределенной по ободу.

Для просмотра изображения в полном размере нажмите на него
Квадратная рама со стороной a=20 см вращается вокруг вертикальной оси AB с угловой скоростью ω1=2 рад/с. Вокруг оси ED, совмещенной с диагональю

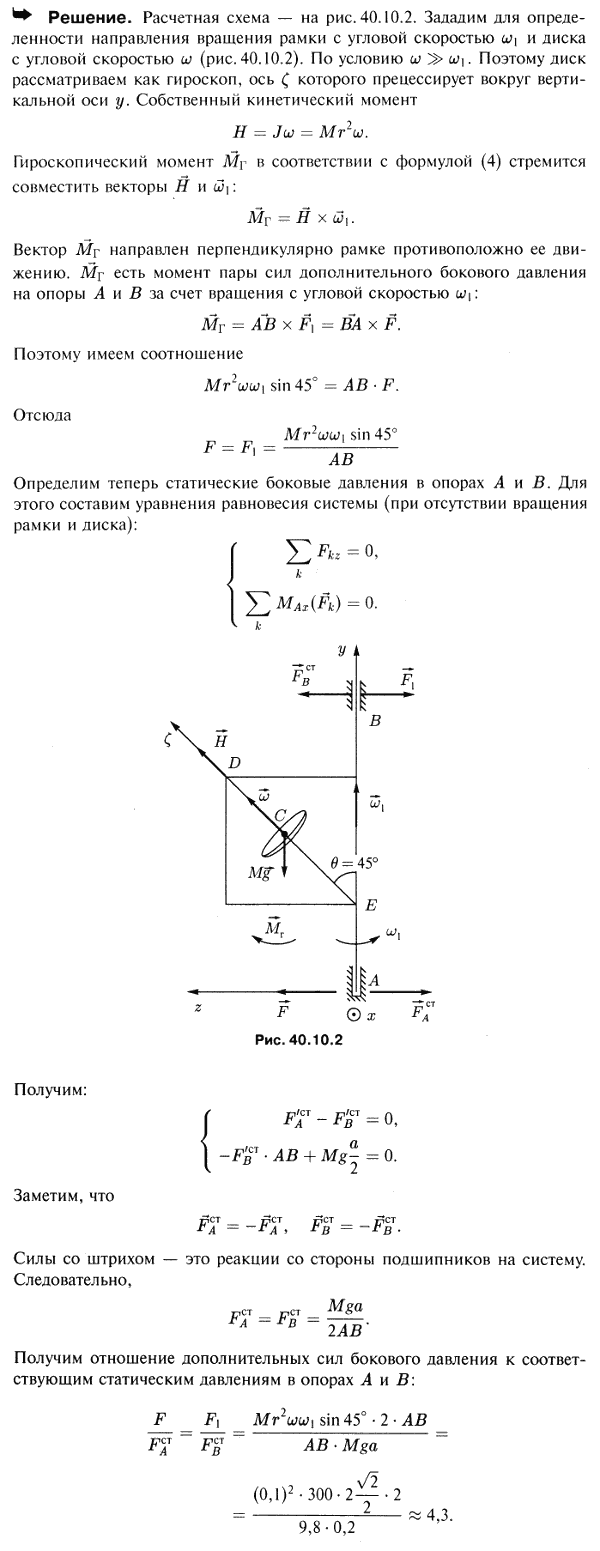

Решение задачи 40.10
(Мещерский И.В.)
<< Предыдущее Следующее >>
40.8 Колесный скат массы M=1400 кг, радиуса a=75 см и с радиусом инерции относительно своей оси ρ=√0,55 a движется равномерно со скоростью v=20 м/с по закруглению радиуса R=200 м, лежащему в горизонтальной плоскости. Определить силу давления ската на рельсы, если расстояние между рельсами l=1,5 м. 40.9 На рисунке изображен узел поворотной части разводного моста. Вал AB с шарнирно прикрепленными к нему под углом α стержнями CD и CE вращается с угловой скоростью ω0. При этом конические шестерни K и L, свободно насаженные на стержни CD и CE, катятся без скольжения по неподвижной плоской горизонтальной шестерне. Определить силу дополнительного динамического давления шестерен K и L массы M каждая на неподвижную горизонтальную шестерню, если радиусы всех шестерен равны r. Подвижные шестерни считать сплошными однородными дисками. 40.11 Колесо радиуса a и массы 2M вращается вокруг горизонтальной оси AB с постоянной угловой скоростью ω1; ось AB вращается вокруг вертикальной оси OD, проходящей через центр колеса, с постоянной угловой скоростью ω2; направления вращений показаны стрелками. Найти силы давления NA и NB на подшипники A и B, если AO=OB=h; масса колеса равномерно распределена по его ободу. 40.12 Простейший гиротахометр состоит из гироскопа, рамка которого соединена двумя пружинами, прикрепленными к корпусу прибора. Момент инерции гироскопа относительно оси собственного вращения равен J, угловая скорость гироскопа равна ω. Определить угол α, на который повернется ось гироскопа вместе с его рамкой, если прибор установлен на платформе, вращающейся с угловой скоростью ω1 вокруг оси x, перпендикулярной оси y вращения рамки. Коэффициенты жесткости пружин равны c; угол α считать малым; расстояние от оси вращения рамки до пружин равно a.
