Предохранительный выключатель паровых турбин состоит из пальца A массы m=0,225 кг, помещенного в отверстии, просверленном в передней части вала турбины перпендикулярно оси, и отжимаемого внутрь пружиной; центр тяжести пальца отстоит от оси вращения вала на расстоянии l=8,5 мм при нормальной скорости вращения турбины n=1500 об/мин. При увеличении числа оборотов на 10% палец преодолевает реакцию пружины, отходит от своего нормального положения на расстояние x=4,5 мм, задевает конец рычага B и освобождает собачку C, связанную системой рычагов с пружиной, закрывающей клапан парораспределительного механизма турбины. Определить жесткость пружины, удерживающей тело A, т.е. силу, необходимую для сжатия ее на 1 см, считая реакцию пружины пропорциональной ее сжатию.

Для просмотра изображения в полном размере нажмите на него

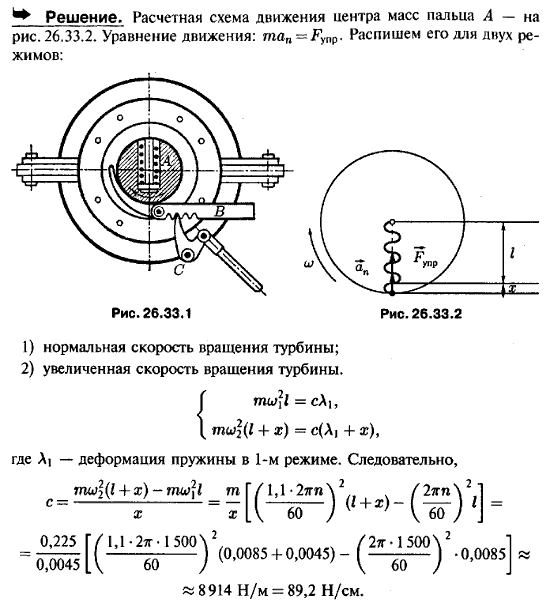

Предохранительный выключатель паровых турбин состоит из пальца A массы m=0,225 кг, помещенного в отверстии, просверленном в передней части вала

Решение задачи 26.33
(Мещерский И.В.)
<< Предыдущее Следующее >>
26.31 Во избежание несчастных случаев, происходивших от разрыва маховиков, устраивается следующее приспособление. В ободе маховика помещается тело A, удерживаемое внутри его пружиной S; когда скорость маховика достигает предельной величины, тело А концом своим задевает выступ В задвижки CD, которая и закрывает доступ пара в машину. Пусть масса тела А равна 1,5 кг, расстояние e выступа В от маховика равно 2,5 см, предельная угловая скорость маховика 120 об/мин. Определить необходимый коэффициент жесткости пружины c (т. е. величину силы, под действием которой пружина сжимается на 1 см), предполагая, что масса тела А сосредоточена в точке, расстояние которой от оси вращения маховика в изображенном на рисунке положении равно 147,5 см. 26.32 В регуляторе имеются гири A массы 30 кг, которые могут скользить вдоль горизонтальной прямой MN; эти гири соединены пружинами с точками M и N; центры тяжести гирь совпадают с концами пружин. Расстояние конца каждой пружины от оси O, перпендикулярной плоскости рисунка, в ненапряженном состоянии равно 5 см, изменение длины пружины на 1 см вызывается силой в 200 Н. Определить расстояние центров тяжести гирь от оси O, когда регулятор, равномерно вращаясь вокруг оси O, делает 120 об/мин. 26.34 Точка массы m движется по эллипсу x2/a2+y2/b2=1. Ускорение точки параллельно оси y. При t=0 координаты точки были x=0, y=b, начальная скорость v0. Определить силу, действующую на движущуюся точку в каждой точке ее траектории. 26.35 Шарик массы m закреплен на конце вертикального упругого стержня, зажатого нижним концом в неподвижной стойке. При небольших отклонениях стержня от его вертикального равновесного положения можно приближенно считать, что центр шарика движется в горизонтальной плоскости Oxy, проходящей через верхнее равновесное положение центра шарика. Определить закон изменения силы, с которой упругий, изогнутый стержень действует на шарик, если выведенный из своего положения равновесия, принятого за начало координат, шарик движется согласно уравнениям x=a cos kt, y=b sin kt, где a, b, k-постоянные величины.
