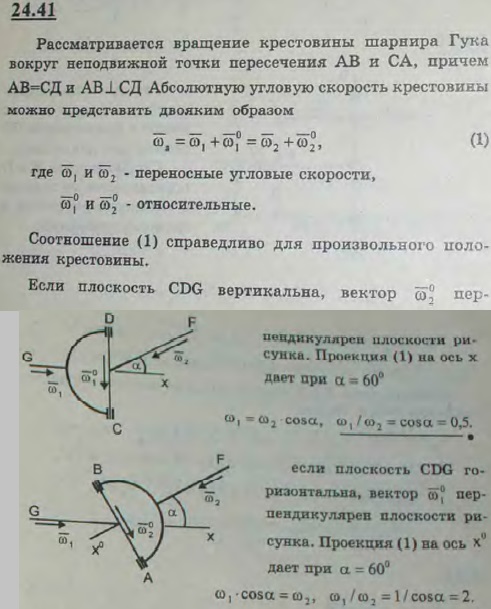

Крестовина ABCD универсального шарнира Кардана-Гука (AB⊥CD), употребляемого при передаче вращения между пересекающимися осями, вращается вокруг неподвижной точки E. Найти отношение ω1/ω2 для валов, связанных крестовиной, в двух случаях:
1) когда плоскость вилки ABF горизонтальна, а плоскость вилки CDG вертикальна;
2) когда плоскость вилки ABF вертикальна, а плоскость вилки CDG ей перпендикулярна.
Угол между осями валов постоянный: α=60°.

Для просмотра изображения в полном размере нажмите на него
Крестовина ABCD универсального шарнира Кардана-Гука AB⊥CD), употребляемого при передаче вращения между пересекающимися осями, вращается вокруг

Решение задачи 24.41
(Мещерский И.В.)
<< Предыдущее Следующее >>
24.39 Двойной дифференциал состоит из кривошипа III, который может вращаться вокруг неподвижной оси ab. На кривошип свободно насажен сателлит IV, состоящий из двух наглухо скрепленных между собой конических зубчатых колес радиусов r1=5 см и r2=2 см. Колеса эти соединены с двумя коническими зубчатыми колесами I и II радиусов R1=10 см и R2=5 см, вращающимися вокруг оси ab, но с кривошипом не связанными. Угловые скорости колес I и II соответственно равны: ω1=4,5 рад/с и ω2=9 рад/с. Определить угловую скорость кривошипа ω3 и угловую скорость сателлита по отношению к кривошипу ω43, если оба колеса вращаются в одну и ту же сторону. 24.40 Решить предыдущую задачу, предполагая, что зубчатые колеса I и II вращаются в противоположные стороны. 24.42 Шаровая дробилка состоит из полого шара диаметра d=10 см, сидящего на оси AB, на которой заклинено колесо с числом зубцов z4=28. Ось AB закреплена во вращающейся раме I в подшипниках a и b. Рама I составляет одно целое с осью CD, приводящейся во вращение при помощи рукоятки III. Вращение шаровой дробилки вокруг оси AB осуществляется при помощи зубчатых колес с числами зубцов z1=80, z2=43, z3=28, причем первое из них неподвижно. Определить абсолютную угловую скорость, угловое ускорение дробилки и скорости и ускорения двух точек E и F, лежащих в рассматриваемый момент времени на оси CD, если рукоятку вращают с постоянной угловой скоростью ω=4,3 рад/с. 24.43 Поворотная часть моста поставлена на катки в виде конических зубчатых колес K, оси которых закреплены в кольцевой раме L наклонно, так что их продолжения пересекаются в геометрическом центре плоской опорной шестерни, по которой перекатываются опорные зубчатые колеса K. Найти угловую скорость и угловое ускорение конического катка, скорости и ускорения точек A, B, C (A-центр конического зубчатого колеса BAC), если радиус основания катка r=0,25 м, угол при вершине 2α, причем cos α=84/85. Угловая скорость вращения кольцевой рамы вокруг вертикальной оси ω0=const=0,1 рад/с.
