В дифференциальной передаче, рассмотренной в предыдущей задаче, между зубчатыми колесами I' и IV введено паразитное колесо с неподвижной осью вращения. Требуется найти соотношение между угловыми скоростями ω0 и ω валов AB и MN, сохраняя все остальные условия задачи.

Для просмотра изображения в полном размере нажмите на него
В дифференциальной передаче, рассмотренной в предыдущей задаче, между зубчатыми колесами I\' и IV введено паразитное колесо с неподвижной осью

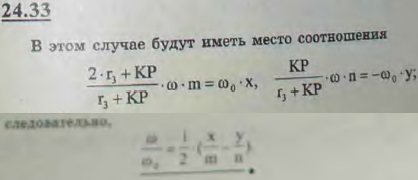

Решение задачи 24.33
(Мещерский И.В.)
