Ось мельничного бегуна OA вращается равномерно вокруг вертикальной оси Oz с угловой скоростью Ω. Длина оси OA=R, радиус бегуна AC=r. Считая, что в данный момент точка C бегуна имеет скорость, равную нулю, определить угловую скорость бегуна ω, направление мгновенной оси, подвижный и неподвижный аксоиды.

Для просмотра изображения в полном размере нажмите на него

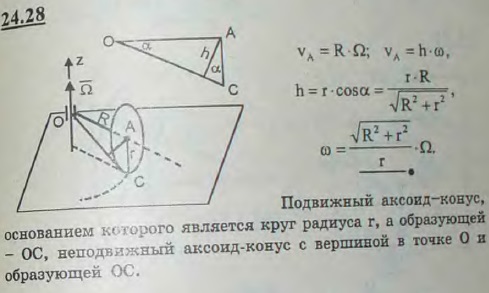

Решение задачи 24.28
(Мещерский И.В.)

<< Предыдущее

Следующее >>

24.26 Диск радиуса R вращается с постоянной угловой скоростью ωr вокруг горизонтальной оси O1O2, которая в свою очередь вращается с постоянной угловой скоростью ωe вокруг вертикальной оси. Найти скорости и ускорения точек A и B, лежащих на концах вертикального диаметра диска.

24.27 Квадратная рама вращается вокруг оси AB, делая 2 об/мин. Вокруг оси BC, совпадающей с диагональю рамы, вращается диск, делая 2 об/мин. Определить абсолютную угловую скорость и угловое ускорение диска.

24.29 Дифференциальная передача состоит из конического зубчатого колеса III (сателлита), насаженного свободно на кривошип IV, который может вращаться вокруг неподвижной оси CD. Сателлит соединен с коническими зубчатыми колесами I и II, вращающимися вокруг той же оси CD с угловыми скоростями ω1=5 рад/с и ω2=3 рад/с, причем вращения происходят в одну сторону. Радиус сателлита r=2 см, а радиусы колес I и II одинаковы и равны R=7 см. Определить угловую скорость ω4 кривошипа IV, угловую скорость ω34 сателлита по отношению к кривошипу и скорость точки A.

24.30 В дифференциальном механизме, рассмотренном в предыдущей задаче, конические зубчатые колеса I и II вращаются в разные стороны с угловыми скоростями ω1=7 рад/с, ω2=3 рад/с. Определить vA, ω4 и ω34, если R=5 см, r=2,5 см.
