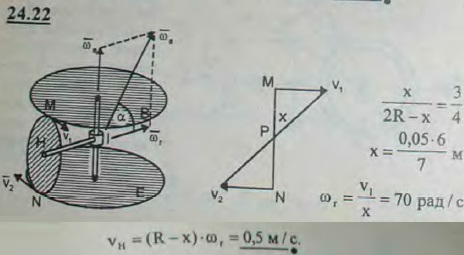

Дифференциальная передача состоит из двух дисков AB и DE, центры которых находятся на их общей оси вращения; эти диски сжимают колесо MN, ось которого HI перпендикулярна оси дисков. Определить для колеса MN скорость v центра H и угловую скорость ωr вращения вокруг оси HI, если скорости точек касания колеса с дисками равны: v1=3 м/с, v2=4 м/с, радиус колеса r=0,05 м.

Для просмотра изображения в полном размере нажмите на него
Дифференциальная передача состоит из двух дисков AB и DE, центры которых находятся на их общей оси вращения; эти диски сжимают колесо MN, ось

Решение задачи 24.22
(Мещерский И.В.)
