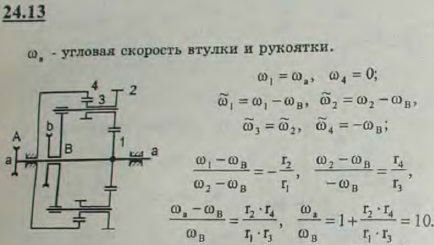

В блоке системы Триплекс на валу a-a жестко насажен цепной блок A; на тот же вал свободно насажена втулка b с подъемной цепью и грузом, наглухо соединенная с рукояткой B. На каждый палец рукоятки свободно насажены две шестерни II и III, спаренные между собой, шестерни II сцеплены с шестерней I, заклиненной на валу a-a, шестеренки III сцеплены с неподвижным зубчатым колесом IV. Определить отношение угловых скоростей вращения вала a-a и втулки b, если числа зубцов колес I, II, III и IV соответственно равны: z1=12, z2=28, z3=14, z4=54.

Для просмотра изображения в полном размере нажмите на него
В блоке системы Триплекс на валу a-a жестко насажен цепной блок A; на тот же вал свободно насажена втулка b с подъемной цепью и грузом, наглухо

Решение задачи 24.13
(Мещерский И.В.)
