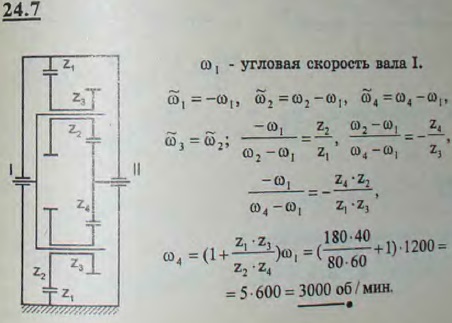

Ведущий вал I редуктора делает n1=1200 об/мин. Найти число оборотов в минуту ведомого вала II, если неподвижное зубчатое колесо с внутренним зацеплением имеет z1=180 зубцов; бегающие шестеренки, спаренные между собой, имеют z2=60 и z3=40 зубцов; шестеренка, закрепленная на ведомом валу, имеет z4=80 зубцов.

Для просмотра изображения в полном размере нажмите на него
Ведущий вал I редуктора делает n1=1200 об/мин. Найти число оборотов в минуту ведомого вала II, если неподвижное зубчатое колесо с внутренним

Решение задачи 24.7
(Мещерский И.В.)
