Поступательно движущийся кулак имеет форму полудиска, скользящего по направлению своего диаметра AB с постоянной скоростью v0. Определить ускорение движения стержня, опирающегося на кулак, перпендикулярного его диаметру AB и свободно скользящего в прорези державки. Радиус ролика равен ρ. В начальный момент стержень находится в верхнем положении.

Для просмотра изображения в полном размере нажмите на него
Поступательно движущийся кулак имеет форму полудиска, скользящего по направлению своего диаметра AB с постоянной скоростью v0. Определить ускорение

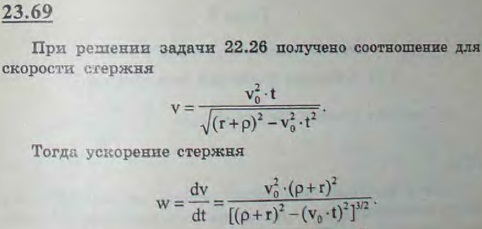

Решение задачи 23.69
(Мещерский И.В.)
