Найти ускорение резца строгального станка с качающейся кулисой при двух вертикальных и двух горизонтальных положениях кривошипа, если длина кривошипа r=0,1 м, расстояние между центрами вращения кривошипа и кулисы a=0,3 м, длина кулисы l=0,6 м, угловая скорость вращения кривошипа ω=4 ^рад/_с=const. (См. рисунок к задаче 23.24.)

Для просмотра изображения в полном размере нажмите на него

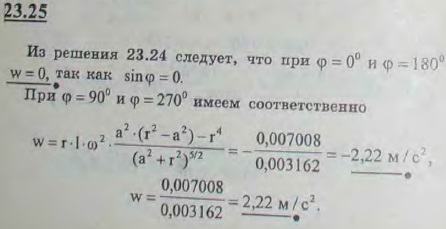

Решение задачи 23.25
(Мещерский И.В.)

<< Предыдущее

Следующее >>

23.23 Найти ускорение относительного движения камня кулисы вдоль ее прорези в предыдущей задаче при указанных четырех положениях кривошипа.

23.24 Найти уравнение движения, скорость и ускорение суппорта M строгального станка, приводимого в движение кривошипно-кулисным механизмом с качающейся кулисой O1B. Схема указана на рисунке. Кулиса соединена с суппортом M при помощи ползуна B, скользящего относительно суппорта по направляющей, перпендикулярной оси его движения. Дано: O1B=l, OA=r, O1O=a, r<a; кривошип OA вращается с постоянной угловой скоростью ω; угол поворота кривошипа отсчитывается от вертикальной оси.

23.26 Лопатка AB турбины, вращающейся против часовой стрелки замедленно с угловым ускорением, равным 3 рад/с2, имеет радиус кривизны 0,2 м и центр кривизны в точке C, причем OC=0,1√10 м. Частица воды P, отстоящая от оси O турбины на расстоянии OP=0,2 м, движется по лопатке наружу и имеет скорость 0,25 м/с и касательное ускорение 0,5 м/с2 по отношению к лопатке. Определить абсолютное ускорение частицы P в тот момент, когда угловая скорость турбины равна 2 рад/с.

23.27 По радиусу диска, вращающегося вокруг оси O1O2 с угловой скоростью ω=2t рад/с в направлении от центра диска к его ободу движется точка M по закону OM=4t2 см. Радиус OM составляет с осью O1O2 угол 60°. Определить величину абсолютного ускорения точки M в момент t=1 c.
