Определить угловое ускорение вращающейся кулисы кривошипно-кулисного механизма строгального станка при двух вертикальных и двух горизонтальных положениях кривошипа, если длина кривошипа l=0,4 м, расстояние между осями кривошипа и кулисы a=0,3 м, угловая скорость равномерного вращения кривошипа ω=3 рад/с. (См. рисунок к задаче 22.20.)

Для просмотра изображения в полном размере нажмите на него

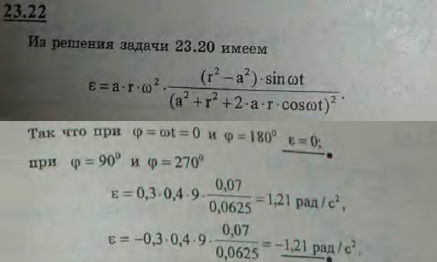

Решение задачи 23.22
(Мещерский И.В.)

<< Предыдущее

Следующее >>

23.20 Выразить как функцию времени угловое ускорение ε качающейся кулисы поперечно-строгального станка, если кривошип длины r вращается равномерно с угловой скоростью ω; расстояние между осями вращения кривошипа и кулисы a > r. (См. рисунок к задаче 21.13.)

23.21 Камень A совершает переносное движение вместе с кулисой, вращающейся с угловой скоростью ω и угловым ускорением ε вокруг оси O1, перпендикулярной плоскости кулисы, и относительное прямолинейное движение вдоль прорези кулисы со скоростью vr и ускорением wr. Определить проекции абсолютного ускорения камня на подвижные оси координат, связанные с кулисой, выразив их через переменное расстояние O1A=s. (См. рисунок к задаче 22.20.)

23.23 Найти ускорение относительного движения камня кулисы вдоль ее прорези в предыдущей задаче при указанных четырех положениях кривошипа.

23.24 Найти уравнение движения, скорость и ускорение суппорта M строгального станка, приводимого в движение кривошипно-кулисным механизмом с качающейся кулисой O1B. Схема указана на рисунке. Кулиса соединена с суппортом M при помощи ползуна B, скользящего относительно суппорта по направляющей, перпендикулярной оси его движения. Дано: O1B=l, OA=r, O1O=a, r<a; кривошип OA вращается с постоянной угловой скоростью ω; угол поворота кривошипа отсчитывается от вертикальной оси.
