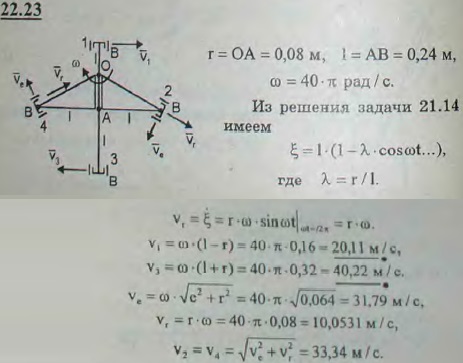

Определить абсолютную скорость поршня ротативного двигателя при двух вертикальных и двух горизонтальных положениях шатуна AB, если длина кривошипа OA=r=0,24 м, угловая скорость цилиндра с картером равна 40π рад/с. (См. рисунок к задаче 21.14.)

Для просмотра изображения в полном размере нажмите на него
Определить абсолютную скорость поршня ротативного двигателя при двух вертикальных и двух горизонтальных положениях шатуна AB, если длина кривошипа

Решение задачи 22.23
(Мещерский И.В.)
