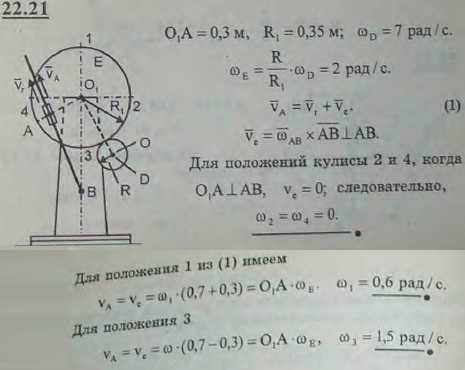

Камень A качающейся кулисы механизма строгального станка приводится в движение зубчатой передачей, состоящей из зубчатки D и зубчатки E, несущей на себе ось камня A в виде пальца. Радиусы зубчаток R=0,1 м, R1=0,35 м, O1A=0,3 м, расстояние между осью O1 зубчатки E и центром B качания кулисы O1B=0,7 м. Определить угловую скорость кулисы в моменты, когда отрезок O1A либо вертикален (верхнее и нижнее положения), либо перпендикулярен кулисе AB (левое и правое положения), если зубчатка имеет угловую скорость ω=7 рад/с. Точки O1 и B расположены на одной вертикали.

Для просмотра изображения в полном размере нажмите на него
Камень A качающейся кулисы механизма строгального станка приводится в движение зубчатой передачей, состоящей из зубчатки D и зубчатки E, несущей

Решение задачи 22.21
(Мещерский И.В.)
<< Предыдущее Следующее >>
22.19 Колеса A и B вагона, движущегося со скоростью v по прямолинейному рельсу, катятся по нему без скольжения. Радиусы колес равны r, и расстояние между осями d. Определить скорость центра колеса A относительно системы координат, неизменно связанной с колесом B. 22.20 Механизм состоит из двух параллельных валов O и O1, кривошипа OA и кулисы O1B; конец A кривошипа OA скользит вдоль прорези в кулисе O1B; расстояние между осями валов OO1 равно a; длина кривошипа OA равна l, причем l>a. Вал O вращается с постоянной угловой скоростью ω. Найти: 1) угловую скорость ω1 вала O1 и относительную скорость точки A по отношению к кулисе O1B, выразив их через переменную величину O1A=s; 2) наибольшие и наименьшие значения этих величин; 3) те положения кривошипа, при которых ω1=ω. 22.22 Определить угловую скорость вращающейся кулисы кривошипно-кулисного механизма при четырех положениях кривошипа-двух вертикальных и двух горизонтальных, если a=60 см, l=80 см и угловая скорость кривошипа равна π рад/с. (См. рисунок к задаче 22.20.) 22.23 Определить абсолютную скорость поршня ротативного двигателя при двух вертикальных и двух горизонтальных положениях шатуна AB, если длина кривошипа OA=r=0,24 м, угловая скорость цилиндра с картером равна 40π рад/с. (См. рисунок к задаче 21.14.)
