Найти подвижный и неподвижный аксоиды внешнего колеса вагона, катящегося по горизонтальному пути, средний радиус кривизны которого равен 5 м, радиус колеса вагона 0,25 м, ширина колеи 0,80 м. Примечание. Колесо вращается вместе с вагоном вокруг вертикальной оси Oz, проходящей через центр закругления пути, и относительно вагона вокруг оси AB, т.е. вращается вокруг неподвижной точки O.

Для просмотра изображения в полном размере нажмите на него
Найти подвижный и неподвижный аксоиды внешнего колеса вагона, катящегося по горизонтальному пути, средний радиус кривизны которого равен 5 м

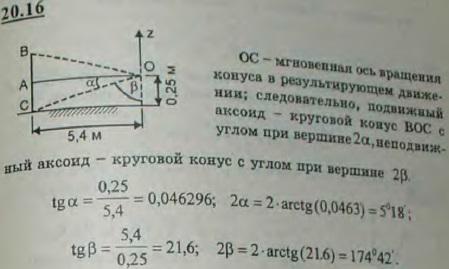

Решение задачи 20.16
(Мещерский И.В.)


<< Предыдущее Следующее >>
20.14 В условиях предыдущей задачи определить проекции угловой скорости вращения трехгранника xyz, если северная и восточная составляющие скорости точки подвеса соответственно равны vN и vE. 20.15 Движение тела вокруг неподвижной точки задано углами Эйлера: φ=4t, ψ=π/2-2t, θ=π/3. Определить координаты точки, вычерчивающей годограф угловой скорости, угловую скорость и угловое ускорение тела относительно неподвижных осей x, y, z. 20.17 Движение тела вокруг неподвижной точки задано при помощи углов Эйлера следующими уравнениями: φ=nt, ψ=π/2+ant, θ=π/3. Определить проекции угловой скорости и углового ускорения тела на неподвижные оси, если a и n-постоянные величины. Указать также то значение параметра a, при котором неподвижным аксоидом тела будет плоскость Oxy. 20.18 Углы Эйлера, определяющие положение тела, изменяются по закону (регулярная прецессия) ψ=ψ0+n1t, θ=θ0, φ=φ0+n2t, где ψ0, θ0, φ0-начальные значения углов, а n1 и n2-постоянные числа, равные соответствующим угловым скоростям. Определить угловую скорость ω тела, неподвижный и подвижный аксоиды.
