Во втором способе установки карданова подвеса, описанного в предыдущей задаче, ось вращения внешнего кольца параллельна поперечной оси корабля. При этом способе подвеса ось ξ, связанная с кораблем, совпадает с осью x1 вращения внешнего кольца, а ось y вращения внутреннего кольца совпадает с осью y1, жестко связанной с внешним кольцом. Угол поворота внешнего кольца обозначается теперь α (угол килевой качки), а угол поворота внутреннего кольца-через β. Определить ориентацию внутреннего кольца подвеса относительно корабля.

Для просмотра изображения в полном размере нажмите на него
Во втором способе установки карданова подвеса, описанного в предыдущей задаче, ось вращения внешнего кольца параллельна поперечной оси корабля

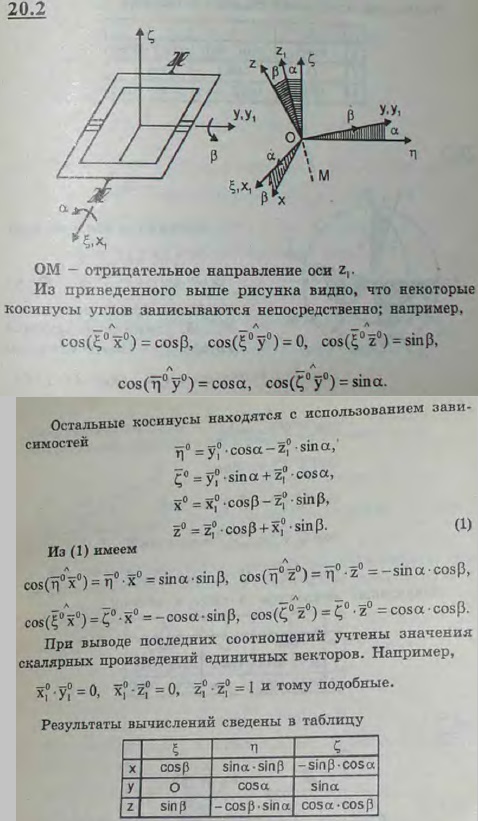

Решение задачи 20.2
(Мещерский И.В.)
