Найти положение мгновенного центра ускорений и скорость vK точки фигуры, совпадающей с ним в данный момент, а также ускорение wC точки фигуры, с которой в данный момент совпадает мгновенный центр скоростей, если шестеренка I радиуса r катится внутри неподвижного колеса II радиуса R=2r и кривошип OO1, приводящий в движение бегающую шестеренку, имеет постоянную угловую скорость ω0

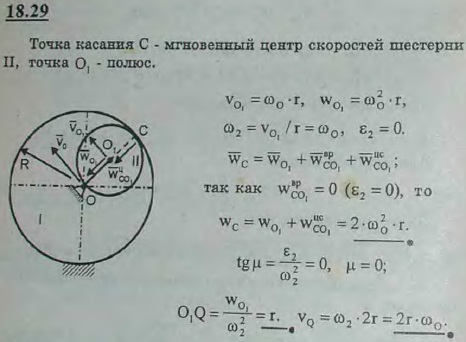

Для просмотра изображения в полном размере нажмите на него
Найти положение мгновенного центра ускорений и скорость vK точки фигуры, совпадающей с ним в данный момент, а также ускорение wC точки фигуры

Решение задачи 18.29
(Мещерский И.В.)
<< Предыдущее Следующее >>
18.27 Колесо радиуса R катится без скольжения по плоскости. Центр O колеса движется с постоянной скоростью vO. В точке A с ним шарнирно соединен стержень AB длины l=3R. Другой конец стержня скользит по плоскости. В положении, указанном на рисунке, определить угловую скорость и угловое ускорение стержня AB, а также линейные скорость и ускорение его точки B. 18.28 Шестеренка радиуса R=12 см приводится в движение кривошипом OA, вращающимся вокруг оси O неподвижной шестеренки с тем же радиусом; кривошип вращается с угловым ускорением ε0=8 рад/с2, имея в данный момент угловую скорость ω=2 рад/с. Определить: 1) ускорение той точки подвижной шестеренки, которая в данный момент совпадает с мгновенным центром скоростей, 2) ускорение диаметрально противоположной точки N и 3) положение мгновенного центра ускорений K. 18.30 Найти ускорения концов B, C, D, E двух диаметров шестеренки радиуса r1=5 см, катящейся снаружи неподвижной шестеренки радиуса r2=15 см. Подвижная шестеренка приводится в движение при помощи кривошипа OA, вращающегося с постоянной угловой скоростью ω0=3 рад/с вокруг оси O неподвижной шестеренки; один из диаметров совпадает с линией OA, другой-ей перпендикулярен. (См. рисунок к задаче 16.35.) 18.31 Показать, что в момент, когда угловая скорость ω=0, проекции ускорений концов отрезка, совершающего плоское движение, на направление отрезка равны между собой.
