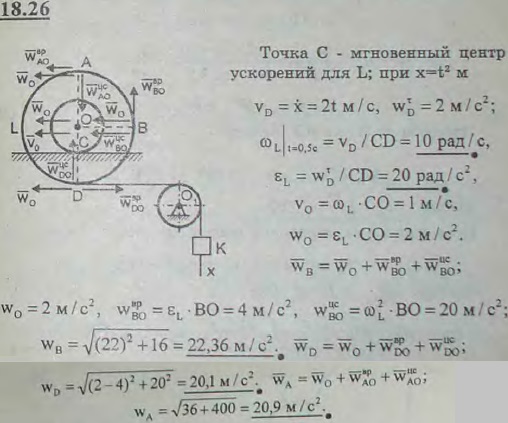

Груз K, связанный посредством нерастяжимой нити с катушкой L, опускается вертикально вниз по закону x=t2 м. При этом катушка L катится без скольжения по неподвижному горизонтальному рельсу. Определить ускорения точек A, B и D, лежащих на ободе катушки, ее угловую скорость и угловое ускорение в момент времени t=0,5 с в положении, указанном на рисунке; AD⊥OB, OD=2OC=0,2 м.
Для просмотра изображения в полном размере нажмите на него  |
Решение задачи 18.26
(Мещерский И.В.)
| << Предыдущее
|
Следующее >>
|
|
18.24 Колесо радиуса R=0,5 м катится без скольжения по прямолинейному рельсу, в данный момент центр O колеса имеет скорость v0=0,5 м/с и замедление w0=0,5 м/с2. Найти: 1) мгновенный центр ускорения колеса, 2) ускорение wC точки колеса, совпадающей с мгновенным центром C скоростей, а также 3) ускорение точки M и 4) радиус кривизны ее траектории, если OM=MC=0,5R.
|
18.25 Подвижный блок 1 и неподвижный блок 2 соединены нерастяжимой нитью. Груз K, прикрепленный к концу этой нити, опускается вертикально вниз по закону x=2t2 м. Определить ускорение точек C, B и D, лежащих на ободе подвижного блока 1, в момент t=0,5 с в положении, указанном на рисунке, если OB⊥CD, а радиус подвижного блока 1 равен 0,2 м.
|
18.27 Колесо радиуса R катится без скольжения по плоскости. Центр O колеса движется с постоянной скоростью vO. В точке A с ним шарнирно соединен стержень AB длины l=3R. Другой конец стержня скользит по плоскости. В положении, указанном на рисунке, определить угловую скорость и угловое ускорение стержня AB, а также линейные скорость и ускорение его точки B.
|
18.28 Шестеренка радиуса R=12 см приводится в движение кривошипом OA, вращающимся вокруг оси O неподвижной шестеренки с тем же радиусом; кривошип вращается с угловым ускорением ε0=8 рад/с2, имея в данный момент угловую скорость ω=2 рад/с. Определить: 1) ускорение той точки подвижной шестеренки, которая в данный момент совпадает с мгновенным центром скоростей, 2) ускорение диаметрально противоположной точки N и 3) положение мгновенного центра ускорений K.
|
|
