Длина шатуна AB кривошипно-ползунного механизма в два раза больше длины кривошипа OA. Определить положение точки шатуна AB, ускорение которой направлено вдоль шатуна, в момент, когда кривошип перпендикулярен направляющей ползуна, кривошип OA вращается равномерно.

Для просмотра изображения в полном размере нажмите на него

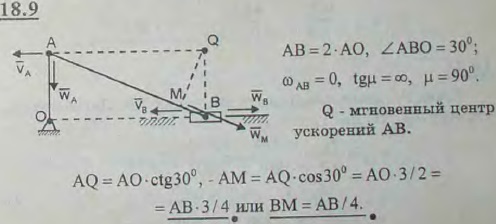

Решение задачи 18.9
(Мещерский И.В.)

<< Предыдущее

Следующее >>

18.7 Муфты A и B, скользящие вдоль прямолинейных образующих, соединены стержнем AB длины l. Муфта A движется с постоянной скоростью vA (см. рисунок к задаче 15.6). Определить ускорение муфты B и угловое ускорение стержня AB в положении, при котором стержень AB образует с прямой OB заданный угол φ.

18.8 Найти ускорение ползуна B и мгновенный центр ускорений K шатуна AB кривошипно-ползунного механизма, изображенного на рисунке к задаче 16.41, при двух горизонтальных и одном вертикальном положениях кривошипа OA, вращающегося с постоянной угловой скоростью ω0=15 рад/с вокруг вала O. Длина кривошипа OA=40 см, длина шатуна AB=200 см.

18.10 Поршень D гидравлического пресса приводится в движение посредством шарнирно-рычажного механизма OABD. В положении, указанном на рисунке 16.24, рычаг OL имеет угловую скорость ω=2 рад/с и угловое ускорение ε=4 рад/с2, OA=15 см. Определить ускорение поршня D и угловое ускорение звена AB.

18.11 Кривошип OA длины 20 см вращается равномерно с угловой скоростью ω0=10 рад/с и приводит в движение шатун AB длины 100 см; ползун B движется по вертикали. Найти угловую скорость и угловое ускорение шатуна, а также ускорение ползуна B в момент, когда кривошип и шатун взаимно перпендикулярны и образуют с горизонтальной осью углы α=45° и β=45°.
