Линейка эллипсографа скользит концом B по оси Ox, концом A-по оси Oy, AB=20 см. (См. рисунок к задаче 15.1.) Определить скорость и ускорение точки A в момент, когда угол φ наклона линейки к оси Ox равен 30°, а проекции скорости и ускорения точки B на ось x равны vBx=-20 см/с, wBx=-10 см/с2.

Для просмотра изображения в полном размере нажмите на него
Линейка эллипсографа скользит концом B по оси Ox, концом A-по оси Oy, AB=20 см. См. рисунок к задаче 15.1. Определить скорость и ускорение точки

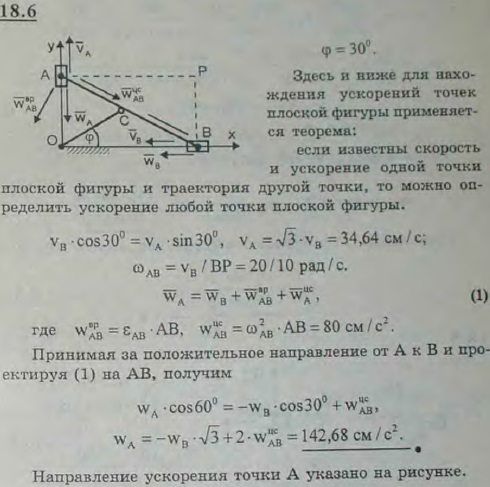

Решение задачи 18.6
(Мещерский И.В.)
<< Предыдущее Следующее >>
18.4 Два одинаковых диска радиуса r каждый соединены цилиндрическим шарниром A. Диск I вращается вокруг неподвижной горизонтальной оси O по закону φ=φ(t). Диск II вращается вокруг горизонтальной оси A согласно уравнению ψ=ψ(t). Оси O и A перпендикулярны плоскости рисунка. Углы φ и ψ отсчитываются от вертикали против хода часовой стрелки (см. рисунок к задаче 16.5). Найти ускорение центра C диска II. 18.5 Сохранив условие предыдущей задачи, найти ускорение точки B диска II, если ∠ACB=π/2. 18.7 Муфты A и B, скользящие вдоль прямолинейных образующих, соединены стержнем AB длины l. Муфта A движется с постоянной скоростью vA (см. рисунок к задаче 15.6). Определить ускорение муфты B и угловое ускорение стержня AB в положении, при котором стержень AB образует с прямой OB заданный угол φ. 18.8 Найти ускорение ползуна B и мгновенный центр ускорений K шатуна AB кривошипно-ползунного механизма, изображенного на рисунке к задаче 16.41, при двух горизонтальных и одном вертикальном положениях кривошипа OA, вращающегося с постоянной угловой скоростью ω0=15 рад/с вокруг вала O. Длина кривошипа OA=40 см, длина шатуна AB=200 см.
