Стержень AB скользит точкой A по горизонтальной прямой и промежуточной точкой C касается круга радиуса r. Определить уравнение неподвижной и подвижной центроид стержня.

Для просмотра изображения в полном размере нажмите на него
Стержень AB скользит точкой A по горизонтальной прямой и промежуточной точкой C касается круга радиуса r. Определить уравнение неподвижной и

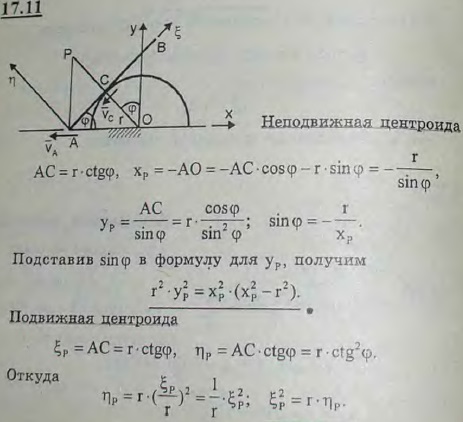

Решение задачи 17.11
(Мещерский И.В.)


<< Предыдущее Следующее >>
17.9 Найти уравнения неподвижной и подвижной центроид стержня AB, который, опираясь на окружность радиуса a, концом A скользит вдоль прямой Ox, проходящей через центр этой окружности; оси координат указаны на рисунке. 17.10 Найти приближенные уравнения неподвижной и подвижной центроид шатуна AB кривошипного механизма, предполагая, что длина шатуна AB=l настолько велика по сравнению с длиной кривошипа OA=r, что для угла ABO=α можно принять sin α=α и cos α=1; оси координат указаны на рисунке. 18.1 Колесо катится по наклонной плоскости, образующей угол 30° с горизонтом (см. рисунок к задаче 16.2). Центр O колеса движется по закону xO=10t2 см, где x-ось, направленная параллельно наклонной плоскости. К центру O колеса подвешен стержень OA=36 см, качающийся вокруг горизонтальной оси O, перпендикулярной плоскости рисунка, по закону φ=(π/3)sin(πt/6) рад. Найти ускорение конца A стержня OA в момент времени t=1 c. 18.2 При движении диска радиуса r=20 см в вертикальной плоскости xy его центр C движется согласно уравнениям xC=10t м, yC=(100-4,9t2) м. При этом диск вращается вокруг горизонтальной оси C, перпендикулярной плоскости диска, с постоянной угловой скоростью ω=π/2 рад/с (см. рисунок к задаче 16.3). Определить в момент времени t=0 ускорение точки A, лежащей на ободе диска. Положение точки A на диске определяется углом φ=ωt, отсчитываемым от вертикали против хода часовой стрелки.
