Найти неподвижную и подвижную центроиды звена BC антипараллелограмма, поставленного на меньшее звено AD, если AB=CD=b, AD=CB=a и a<b.

Для просмотра изображения в полном размере нажмите на него
Найти неподвижную и подвижную центроиды звена BC антипараллелограмма, поставленного на меньшее звено AD, если AB=CD=b, AD=CB=a и a<b

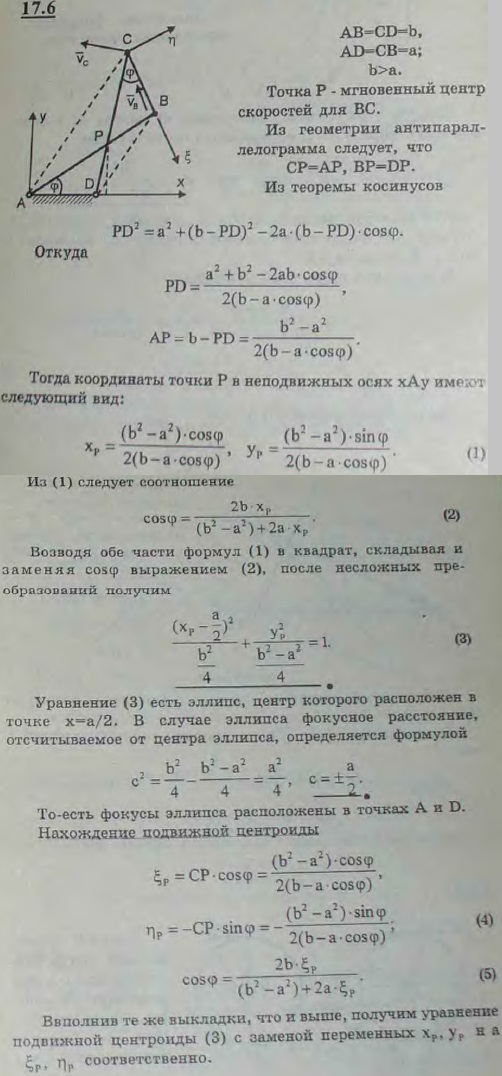

Решение задачи 17.6
(Мещерский И.В.)


<< Предыдущее Следующее >>
17.4 Стержень AB движется таким образом, что одна из его точек A описывает окружность радиуса r с центром в точке O, а сам стержень проходит постоянно через данную точку N, лежащую на той же окружности. Найти его центроиды. 17.5 Найти неподвижную и подвижную центроиды звена CD антипараллелограмма, поставленного на большее звено AB, если AB=CD=b, AD=BC=a и a<b. 17.7 Два стержня AB и DE, наглухо соединенные под прямым углом в точке F, движутся таким образом, что стержень AB всегда проходит через неподвижную точку K, а другой стержень DE-через неподвижную точку N; расстояние KN=2a. Найти уравнения центроид в этом движении; оси координат указаны на рисунке. 17.8 Две параллельные рейки AB и DE движутся в противоположные стороны с постоянными скоростями V1 и V2. Между рейками находится диск радиуса a, который вследствие движений реек и трения катится по ним без скольжения. Найти 1) уравнения центроид диска, а также определить 2) скорость V0 центра О' диска и 3) угловую скорость ω диска; оси координат указаны на рисунке.
