Найти геометрически неподвижную и подвижную центроиды шатуна AB, длина которого равна длине кривошипа: AB=OA=r.

Для просмотра изображения в полном размере нажмите на него
Найти геометрически неподвижную и подвижную центроиды шатуна AB, длина которого равна длине кривошипа: AB=OA=r.

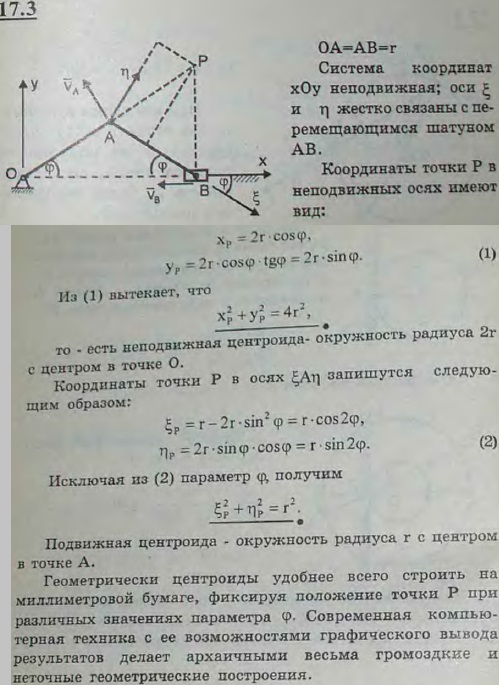

Решение задачи 17.3
(Мещерский И.В.)
