Найти приближенное выражение для проекции на координатные оси скорости любой точки M шатуна AB кривошипного механизма при равномерном вращении вала с угловой скоростью ω, предполагая, что длина кривошипа r мала по сравнению с длиной шатуна l. Положение точки M определяется ее расстоянием MB=z.
Примечание. В формулу, получаемую при решении задачи, входит √(1-((r/l)sin φ)2), где φ=ωt обозначает угол BOA. Это выражение разлагаем в ряд и удерживаем только два первых члена.

Для просмотра изображения в полном размере нажмите на него
Найти приближенное выражение для проекции на координатные оси скорости любой точки M шатуна AB кривошипного механизма при равномерном вращении

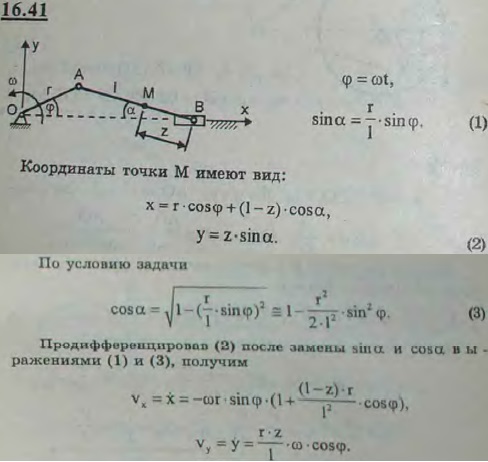

Решение задачи 16.41
(Мещерский И.В.)
