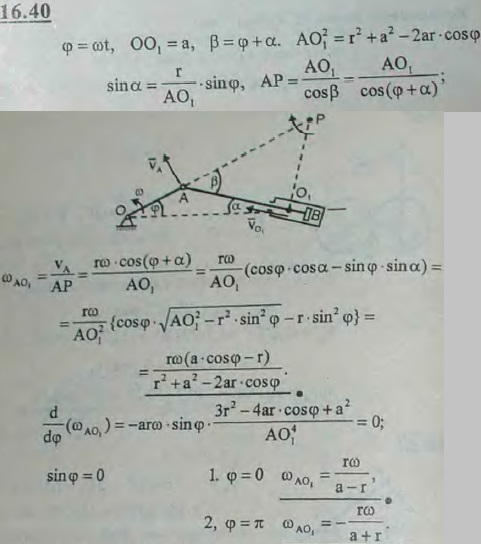

В машине с качающимся цилиндром длина кривошипа OA=r и расстояние OO1=a. Кривошип вращается с постоянной угловой скоростью ω0. Определить угловую скорость ω1 шатуна AB в зависимости от угла поворота кривошипа φ. Определить наибольшее и наименьшее значения ω1, а также значение угла φ, при котором ω1=0. (См. рисунок к задаче 16.26.)

Для просмотра изображения в полном размере нажмите на него
В машине с качающимся цилиндром длина кривошипа OA=r и расстояние OO1=a. Кривошип вращается с постоянной угловой скоростью ω0. Определить угловую
Решение задачи 16.40
(Мещерский И.В.)


<< Предыдущее Следующее >>
16.38 Механизм Уатта состоит из коромысла O1A, которое, качаясь на оси O1, передает при помощи шатуна AB движение кривошипу OB, свободно насаженному на ось O. На той же оси O сидит колесо I; шатун AB оканчивается колесом II, наглухо связанным с шатуном. Определить угловые скорости кривошипа OB и колеса I в момент, когда α=60°, β=90°, если r1=r2=30√З см, O1A=75 см, AB=150 см и угловая скорость коромысла ω0=6 рад/с. 16.39 Планетарный механизм состоит из кривошипа O1A, приводящего в движение шатун AB, коромысла OB и колеса I радиуса r1=25 см; шатун AB оканчивается шестеренкой II радиуса r2=10 см, наглухо с ним связанной. Определить угловую скорость кривошипа O1A и колеса I в момент, когда α=45°, β=90°, если O1A=30√2 см, AB=150 см, угловая скорость коромысла OB ω=8 рад/с. 16.41 Найти приближенное выражение для проекции на координатные оси скорости любой точки M шатуна AB кривошипного механизма при равномерном вращении вала с угловой скоростью ω, предполагая, что длина кривошипа r мала по сравнению с длиной шатуна l. Положение точки M определяется ее расстоянием MB=z. Примечание. В формулу, получаемую при решении задачи, входит √(1-((r/l)sin φ)2), где φ=ωt обозначает угол BOA. Это выражение разлагаем в ряд и удерживаем только два первых члена. 17.1 Найти центроиды при движении стержня AB, указанном в задаче 16.7.
