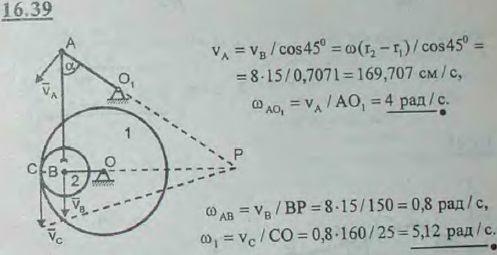

Планетарный механизм состоит из кривошипа O1A, приводящего в движение шатун AB, коромысла OB и колеса I радиуса r1=25 см; шатун AB оканчивается шестеренкой II радиуса r2=10 см, наглухо с ним связанной. Определить угловую скорость кривошипа O1A и колеса I в момент, когда α=45°, β=90°, если O1A=30√2 см, AB=150 см, угловая скорость коромысла OB ω=8 рад/с.

Для просмотра изображения в полном размере нажмите на него
Планетарный механизм состоит из кривошипа O1A, приводящего в движение шатун AB, коромысла OB и колеса I радиуса r1=25 см; шатун AB оканчивается

Решение задачи 16.39
(Мещерский И.В.)
