На ось O насажены зубчатое колесо K диаметра 20 см и кривошип OA длиной 20 см, не связанные между собой. С шатуном AB наглухо скреплено зубчатое колесо L диаметра 20 см, длина шатуна AB=1 м. Колесо K вращается равномерно с угловой скоростью равной 2π рад/с, и, захватывая зубья колеса L, приводит в движение шатун AB и кривошип OA. Определить угловую скорость ω1 кривошипа OA в четырех его положениях: двух горизонтальных и двух вертикальных.

Для просмотра изображения в полном размере нажмите на него
На ось O насажены зубчатое колесо K диаметра 20 см и кривошип OA длиной 20 см, не связанные между собой. С шатуном AB наглухо скреплено зубчатое

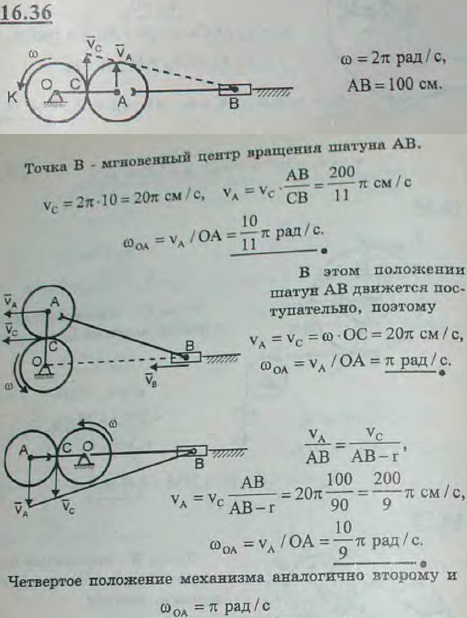

Решение задачи 16.36
(Мещерский И.В.)


<< Предыдущее Следующее >>
16.34 Груз K, связанный посредством нерастяжимой нити с катушкой L, опускается вертикально вниз по закону x=t2 м. При этом катушка L катится без скольжения по неподвижному горизонтальному рельсу. Определить скорости точек C, A, B, O и E катушки в момент t=1 с в положении, указанном на рисунке, а также угловую скорость катушки, если AD⊥OE, a OD=2OC=0,2 м. 16.35 Кривошип OA, вращаясь с угловой скоростью ω0=2,5 рад/с вокруг оси O неподвижного колеса радиуса r2=15 см, приводит в движение насаженную на его конец A шестеренку радиуса r1=5 см. Определить величину и направление скоростей точек A, B, C, D и E подвижной шестеренки, если CE⊥BD. 16.37 Кривошип OA=20 см вращается вокруг неподвижной оси O, перпендикулярной плоскости рисунка, с угловой скоростью 2 рад/с. На его конец A насажена шестеренка 2 радиуса 10 см, находящаяся во внутреннем зацеплении с неподвижным колесом 1, соосным с кривошипом OA. Определить скорости точек B, C, D и E, лежащих на ободе шестеренки 2, если BD⊥OC. 16.38 Механизм Уатта состоит из коромысла O1A, которое, качаясь на оси O1, передает при помощи шатуна AB движение кривошипу OB, свободно насаженному на ось O. На той же оси O сидит колесо I; шатун AB оканчивается колесом II, наглухо связанным с шатуном. Определить угловые скорости кривошипа OB и колеса I в момент, когда α=60°, β=90°, если r1=r2=30√З см, O1A=75 см, AB=150 см и угловая скорость коромысла ω0=6 рад/с.
