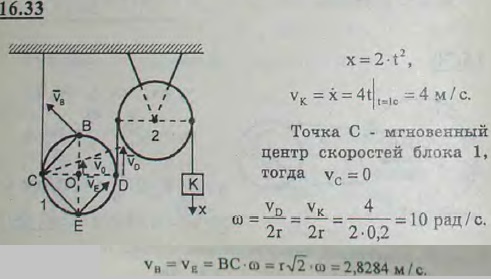

Подвижный блок 1 и неподвижный блок 2 соединены нерастяжимой нитью. Груз K, прикрепленный к концу этой нити, опускается по вертикали вниз по закону x=2t2 м. Определить скорости точек C, D, B и E, лежащих на ободе подвижного блока, в момент t=1 с в положении, указанном на рисунке, если радиус подвижного блока 1 равен 0,2 м, а CD⊥BE. Найти также угловую скорость блока 1.

Для просмотра изображения в полном размере нажмите на него
Подвижный блок 1 и неподвижный блок 2 соединены нерастяжимой нитью. Груз K, прикрепленный к концу этой нити, опускается по вертикали вниз по
Решение задачи 16.33
(Мещерский И.В.)


<< Предыдущее Следующее >>
16.31 Колесо радиуса R=0,5 м катится без скольжения по прямолинейному участку пути; скорость центра его постоянна и равна v0=10 м/с. Найти скорости концов M1, M2, M3 и M4 вертикального и горизонтального диаметров колеса. Определить его угловую скорость. 16.32 На рисунке изображен суммирующий механизм. Две параллельные рейки 1 и 2 движутся в одну сторону с постоянными скоростями v1 и v2. Между рейками зажат диск радиуса r, катящийся по рейкам без скольжения. Показать, что скорость средней рейки 3, присоединенной к оси C диска, равна полусумме скоростей реек 1 и 2. Найти также угловую скорость диска. 16.34 Груз K, связанный посредством нерастяжимой нити с катушкой L, опускается вертикально вниз по закону x=t2 м. При этом катушка L катится без скольжения по неподвижному горизонтальному рельсу. Определить скорости точек C, A, B, O и E катушки в момент t=1 с в положении, указанном на рисунке, а также угловую скорость катушки, если AD⊥OE, a OD=2OC=0,2 м. 16.35 Кривошип OA, вращаясь с угловой скоростью ω0=2,5 рад/с вокруг оси O неподвижного колеса радиуса r2=15 см, приводит в движение насаженную на его конец A шестеренку радиуса r1=5 см. Определить величину и направление скоростей точек A, B, C, D и E подвижной шестеренки, если CE⊥BD.
