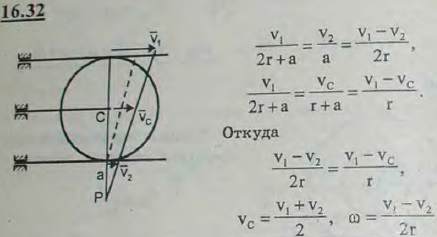

На рисунке изображен суммирующий механизм. Две параллельные рейки 1 и 2 движутся в одну сторону с постоянными скоростями v1 и v2. Между рейками зажат диск радиуса r, катящийся по рейкам без скольжения. Показать, что скорость средней рейки 3, присоединенной к оси C диска, равна полусумме скоростей реек 1 и 2. Найти также угловую скорость диска.

Для просмотра изображения в полном размере нажмите на него
На рисунке изображен суммирующий механизм. Две параллельные рейки 1 и 2 движутся в одну сторону с постоянными скоростями v1 и v2. Между рейками

Решение задачи 16.32
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.30 Цепная передача в велосипеде состоит из цепи, охватывающей зубчатое колесо A с 26 зубцами и шестерню B с 9 зубцами. Шестерня B неизменно соединена с задним колесом C, диаметр которого равен 70 см. Определить скорость велосипеда, когда колесо A делает в секунду один оборот, а колесо C катится при этом без скольжения по прямолинейному пути. 16.31 Колесо радиуса R=0,5 м катится без скольжения по прямолинейному участку пути; скорость центра его постоянна и равна v0=10 м/с. Найти скорости концов M1, M2, M3 и M4 вертикального и горизонтального диаметров колеса. Определить его угловую скорость. 16.33 Подвижный блок 1 и неподвижный блок 2 соединены нерастяжимой нитью. Груз K, прикрепленный к концу этой нити, опускается по вертикали вниз по закону x=2t2 м. Определить скорости точек C, D, B и E, лежащих на ободе подвижного блока, в момент t=1 с в положении, указанном на рисунке, если радиус подвижного блока 1 равен 0,2 м, а CD⊥BE. Найти также угловую скорость блока 1. 16.34 Груз K, связанный посредством нерастяжимой нити с катушкой L, опускается вертикально вниз по закону x=t2 м. При этом катушка L катится без скольжения по неподвижному горизонтальному рельсу. Определить скорости точек C, A, B, O и E катушки в момент t=1 с в положении, указанном на рисунке, а также угловую скорость катушки, если AD⊥OE, a OD=2OC=0,2 м.
