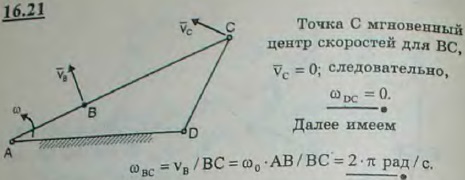

В шарнирном четырехзвеннике ABCD ведущий кривошип AB вращается с постоянной угловой скоростью ω0=6π рад/с. Определить мгновенные угловые скорости кривошипа CD и стержня BC в тот момент, когда кривошип AB и стержень BC образуют одну прямую, если BC=3AB.

Для просмотра изображения в полном размере нажмите на него
В шарнирном четырехзвеннике ABCD ведущий кривошип AB вращается с постоянной угловой скоростью ω0=6π рад/с. Определить мгновенные угловые скорости
Решение задачи 16.21
(Мещерский И.В.)
