Стержни O1A и O2B, соединенные со стержнем AB посредством шарниров A и B, могут вращаться вокруг неподвижных точек O1 и O2, оставаясь в одной плоскости и образуя шарнирный четырехзвенник. Дано: длина стержня O1A=a и его угловая скорость ω. Определить построением ту точку M стержня AB, скорость которой направлена вдоль этого стержня, а также найти величину скорости v точки M в тот момент, когда угол O1AB имеет данную величину α.

Для просмотра изображения в полном размере нажмите на него

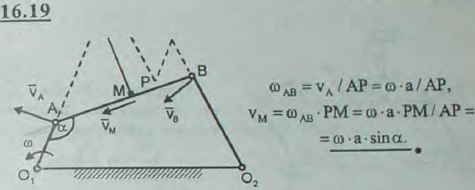

Стержни O1A и O2B, соединенные со стержнем AB посредством шарниров A и B, могут вращаться вокруг неподвижных точек O1 и O2, оставаясь в одной
Решение задачи 16.19
(Мещерский И.В.)


<< Предыдущее Следующее >>
16.17 Определить скорость точки K четырехзвенного механизма OABO1 в положении, указанном на рисунке, если звено OA длины 20 см имеет в данный момент угловую скорость 2 рад/с. Точка K расположена в середине стержня BO1. 16.18 Определить скорость поршня E приводного механизма насоса в положении, указанном на рисунке, если OA=20 см, O1B=O1D. Кривошип OA вращается равномерно с угловой скоростью 2 рад/с. 16.20 Угловая скорость стержня O1A шарнирного четырехзвенника равна ω1. Выразить угловую скорость ω2 стержня O2B через ω1 и кратчайшие расстояния O1D и O2E от осей вращения стержней O1A и O2B до шатуна AB. 16.21 В шарнирном четырехзвеннике ABCD ведущий кривошип AB вращается с постоянной угловой скоростью ω0=6π рад/с. Определить мгновенные угловые скорости кривошипа CD и стержня BC в тот момент, когда кривошип AB и стержень BC образуют одну прямую, если BC=3AB.
