Стержень OB вращается вокруг оси O с постоянной угловой скоростью ω=2 с^-1 и приводит в движение стержень AD, точки A и C которого движутся по осям: A-по горизонтальной Ox, C-по вертикальной Oy. Определить скорость точки D стержня при φ=45° и найти уравнение траектории этой точки, если AB=OB=BC=CD=12 см.

Для просмотра изображения в полном размере нажмите на него

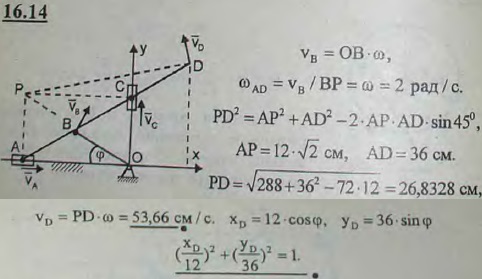

Решение задачи 16.14
(Мещерский И.В.)

<< Предыдущее

Следующее >>

16.12 Точильный станок приводится в движение педалью OA=24 см, которая колеблется около оси O по закону φ=(π/6)sin(πt/2) рад (угол φ отсчитывается от горизонтали). Точильный камень K вращается вокруг оси O1 с помощью стержня AB. Оси O и O1 перпендикулярны плоскости рисунка. Найти скорость точки D, лежащей на ободе точильного камня K радиуса R=2BO1, при t=0, если в этот момент OA и O1B расположены горизонтально.

16.13 На рисунке изображен суммирующий механизм. В него входят стержни 1 и 2, движущиеся вдоль вертикальных направляющих. Эти стержни соединены с коромыслом AB цилиндрическими шарнирами, скользящими в пазах коромысла. Стержни движутся со скоростями v1 и v2. Показать, что скорость стержня 3, соединенного с центром O коромысла AB и скользящего в вертикальных направляющих, равна по модулю v=bv1/(a+b) + av2/(a+b), где a и b-размеры, указанные на рисунке. Найти также угловую скорость коромысла AB.

16.15 В кривошипном механизме длина кривошипа OA=40 см, длина шатуна AB=2 м; кривошип вращается равномерно с угловой скоростью, равной 6π рад/с. Найти угловую скорость ω шатуна и скорость средней его точки M при четырех положениях кривошипа, для которых угол AOB соответственно равен 0, π/2, π, Зπ/2.
