Стержень AB длины 0,5 м движется в плоскости рисунка. Скорость vA (vA=2 м/с) образует угол 45° с осью x, совмещенной со стержнем. Скорость vB точки B образует угол 60° с осью x. Найти модуль скорости точки B и угловую скорость стержня.

Для просмотра изображения в полном размере нажмите на него
Стержень AB длины 0,5 м движется в плоскости рисунка. Скорость vA vA=2 м/с образует угол 45° с осью x, совмещенной со стержнем. Скорость vB точки

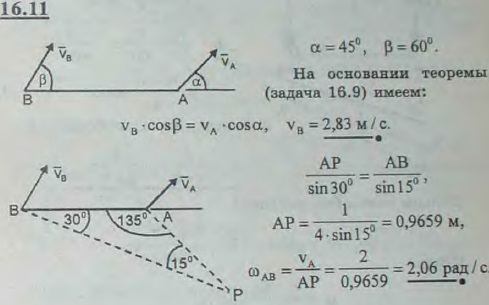

Решение задачи 16.11
(Мещерский И.В.)
<< Предыдущее Следующее >>
16.9 Прямая AB движется в плоскости рисунка. В некоторый момент времени скорость vA точки A составляет с прямой AB угол 30° и равна 180 см/с, направление скорости точки B в этот момент совпадает с направлением прямой AB. Определить скорость vB точки B. 16.10 Прямая AB движется в плоскости рисунка, причем конец ее A все время находится на полуокружности CAD, а сама прямая все время проходит через неподвижную точку C диаметра CD. Определить скорость vC точки прямой, совпадающей с точкой C, в тот момент, когда радиус OA перпендикулярен CD, если известно, что скорость точки A в этот момент 4 м/с. При решении задач ссылаемся на предыдущую задачу 16.12 Точильный станок приводится в движение педалью OA=24 см, которая колеблется около оси O по закону φ=(π/6)sin(πt/2) рад (угол φ отсчитывается от горизонтали). Точильный камень K вращается вокруг оси O1 с помощью стержня AB. Оси O и O1 перпендикулярны плоскости рисунка. Найти скорость точки D, лежащей на ободе точильного камня K радиуса R=2BO1, при t=0, если в этот момент OA и O1B расположены горизонтально. 16.13 На рисунке изображен суммирующий механизм. В него входят стержни 1 и 2, движущиеся вдоль вертикальных направляющих. Эти стержни соединены с коромыслом AB цилиндрическими шарнирами, скользящими в пазах коромысла. Стержни движутся со скоростями v1 и v2. Показать, что скорость стержня 3, соединенного с центром O коромысла AB и скользящего в вертикальных направляющих, равна по модулю v=bv1/(a+b) + av2/(a+b), где a и b-размеры, указанные на рисунке. Найти также угловую скорость коромысла AB.
