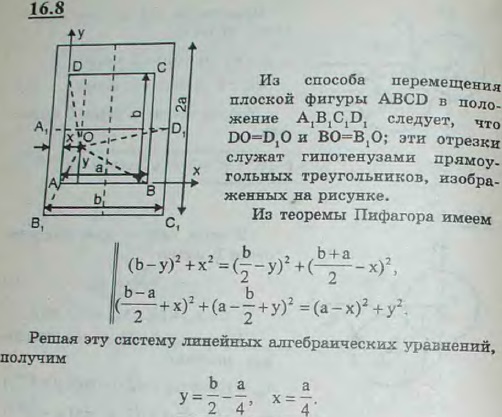

Доска складного стола, имеющая форму прямоугольника со сторонами a и b, поворотом вокруг оси шипа O переводится из положения ABCD в положение A1B1C1D1 и, будучи разложена, образует прямоугольник со сторонами b и 2a. Найти положение оси шипа O относительно сторон AB и AD.

Для просмотра изображения в полном размере нажмите на него
Доска складного стола, имеющая форму прямоугольника со сторонами a и b, поворотом вокруг оси шипа O переводится из положения ABCD в положение
Решение задачи 16.8
(Мещерский И.В.)
