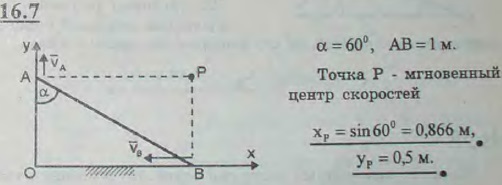

Стержень AB длины 1 м движется, опираясь все время своими концами на две взаимно перпендикулярные прямые Ox и Oy. Найти координаты x и y мгновенного центра скоростей в тот момент, когда угол OAB=60°.

Для просмотра изображения в полном размере нажмите на него

Решение задачи 16.7
(Мещерский И.В.)
