Кривошип OA антипараллелограмма OABO1, поставленного на большое звено OO1, равномерно вращается с угловой скоростью ω. Приняв за полюс точку A, составить уравнения движения звена AB, если OA=O1B=a и OO1=AB=b (a<b); в начальный момент кривошип OA был направлен по OO1.

Для просмотра изображения в полном размере нажмите на него
Кривошип OA антипараллелограмма OABO1, поставленного на большое звено OO1, равномерно вращается с угловой скоростью ω. Приняв за полюс точку

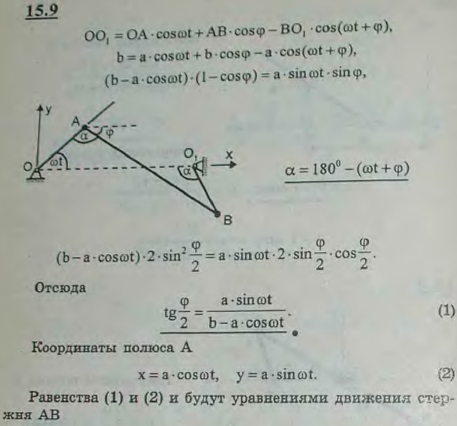

Решение задачи 15.9
(Мещерский И.В.)
<< Предыдущее Следующее >>
15.7 Конец A стержня AB скользит по прямолинейной направляющей с постоянной скоростью v, причем стержень при движении опирается на штифт D. Написать уравнения движения стержня и его конца B. Длина стержня равна l, превышение штифта D над прямолинейной направляющей равно H. В начале движения конец стержня A совпадал с точкой O-началом неподвижной системы координат; OM=a. За полюс принять точку A. 15.8 Кривошип O1A длины a/2 вращается с постоянной угловой скоростью ω. С кривошипом в точке A шарнирно соединен стержень AB, проходящий все время через качающуюся муфту O, причем OO1=a/2. Найти уравнения движения стержня AB и траекторию (в полярных и декартовых координатах) точки M, находящейся на стержне на расстоянии a от шарнира A. За полюс принять точку A. 15.10 Кривошип OA антипараллелограмма OABO1, поставленного на малое звено OO1, равномерно вращается с угловой скоростью ω. Приняв за полюс точку A, составить уравнения движения звена AB, если OA=O1B=a и OO1=AB=b (a>b); в начальный момент кривошип OA был направлен по OO1. 16.1 Направив ось перпендикулярно скорости любой из точек плоской фигуры, показать, что проекции на эту ось скоростей всех лежащих на ней точек равны нулю.
