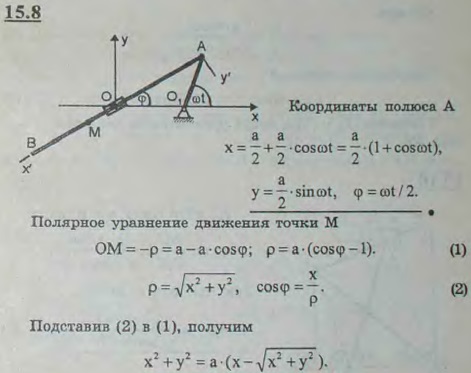

Кривошип O1A длины a/2 вращается с постоянной угловой скоростью ω. С кривошипом в точке A шарнирно соединен стержень AB, проходящий все время через качающуюся муфту O, причем OO1=a/2. Найти уравнения движения стержня AB и траекторию (в полярных и декартовых координатах) точки M, находящейся на стержне на расстоянии a от шарнира A. За полюс принять точку A.

Для просмотра изображения в полном размере нажмите на него
Кривошип O1A длины ^a/2 вращается с постоянной угловой скоростью ω. С кривошипом в точке A шарнирно соединен стержень AB, проходящий все время

Решение задачи 15.8
(Мещерский И.В.)
<< Предыдущее Следующее >>
15.6 Муфты A и B, скользящие вдоль прямолинейных направляющих, соединены стержнем AB длины l. Муфта A движется с постоянной скоростью vA. Написать уравнения движения стержня AB, предполагая, что муфта A начала двигаться от точки O. За полюс принять точку A. Угол BOA равен π-α. 15.7 Конец A стержня AB скользит по прямолинейной направляющей с постоянной скоростью v, причем стержень при движении опирается на штифт D. Написать уравнения движения стержня и его конца B. Длина стержня равна l, превышение штифта D над прямолинейной направляющей равно H. В начале движения конец стержня A совпадал с точкой O-началом неподвижной системы координат; OM=a. За полюс принять точку A. 15.9 Кривошип OA антипараллелограмма OABO1, поставленного на большое звено OO1, равномерно вращается с угловой скоростью ω. Приняв за полюс точку A, составить уравнения движения звена AB, если OA=O1B=a и OO1=AB=b (a<b); в начальный момент кривошип OA был направлен по OO1. 15.10 Кривошип OA антипараллелограмма OABO1, поставленного на малое звено OO1, равномерно вращается с угловой скоростью ω. Приняв за полюс точку A, составить уравнения движения звена AB, если OA=O1B=a и OO1=AB=b (a>b); в начальный момент кривошип OA был направлен по OO1.
