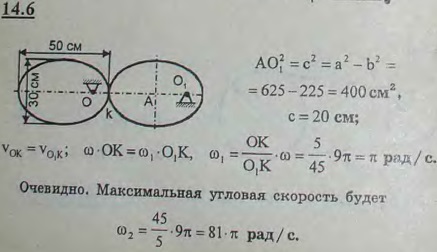

Для получения периодически изменяющихся угловых скоростей сцеплены два одинаковых эллиптических зубчатых колеса, из которых одно вращается равномерно вокруг оси O с угловой скоростью ω=9π рад/с, а другое приводится первым во вращательное движение вокруг оси O1. Оси O и O1 параллельны и проходят через фокусы эллипсов. Расстояние OO1 равно 50 см, полуоси эллипсов 25 и 15 см. Определить наименьшую и наибольшую угловые скорости колеса O1.

Для просмотра изображения в полном размере нажмите на него
Для получения периодически изменяющихся угловых скоростей сцеплены два одинаковых эллиптических зубчатых колеса, из которых одно вращается равномерно

Решение задачи 14.6
(Мещерский И.В.)
<< Предыдущее Следующее >>
14.4 В механизме стрелочного индикатора движение от рейки мерительного штифта 1 передается шестерне 2, на оси которой укреплено зубчатое колесо 3, сцепляющееся с шестерней 4, несущей стрелку. Определить угловую скорость стрелки, если движение штифта задано уравнением x=a sin kt и радиусы зубчатых колес соответственно равны r2, r3 и r4. 14.5 В механизме домкрата при вращении рукоятки A начинают вращаться шестерни 1, 2, 3, 4 и 5, которые приводят в движение зубчатую рейку B домкрата. Определить скорость последней, если рукоятка A вращается с угловой скоростью, равной π рад/с. Числа зубцов шестерен: z1=6, z2=24, z3=8, z4=32; радиус пятой шестерни r5=4 см. 14.7 Вывести закон передачи вращения пары эллиптических зубчатых колес с полуосями a и b. Угловая скорость колеса I ω1=const. Расстояние между осями O1O2=2a, φ-угол, образованный прямой, соединяющей оси вращения, и большой осью эллиптического колеса I. Оси проходят через фокусы эллипсов. 14.8 Найти наибольшую и наименьшую угловые скорости овального колеса O2, сцепленного с колесом O1, угловая скорость которого равна 8π рад/с. Оси вращения колес находятся в центрах овалов. Расстояние между осями равно 50 см. Полуоси овалов равны 40 и 10 см.
