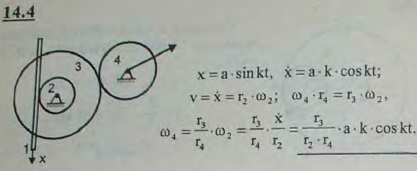

В механизме стрелочного индикатора движение от рейки мерительного штифта 1 передается шестерне 2, на оси которой укреплено зубчатое колесо 3, сцепляющееся с шестерней 4, несущей стрелку. Определить угловую скорость стрелки, если движение штифта задано уравнением x=a sin kt и радиусы зубчатых колес соответственно равны r2, r3 и r4.

Для просмотра изображения в полном размере нажмите на него
В механизме стрелочного индикатора движение от рейки мерительного штифта 1 передается шестерне 2, на оси которой укреплено зубчатое колесо 3
Решение задачи 14.4
(Мещерский И.В.)


<< Предыдущее Следующее >>
14.2 Редуктор скорости, служащий для замедления вращения и передающий вращение вала I валу II, состоит из четырех шестерен с соответствующим числом зубцов: z1=10, z2=60, z3=12, z4=70. Определить передаточное отношение механизма. 14.3 Станок со шкивом A приводится в движение из состояния покоя бесконечным ремнем от шкива B электромотора; радиусы шкивов: r1=75 см, r2=30 см; после пуска в ход электромотора его угловое ускорение равно 0,4π рад/с2. Пренебрегая скольжением ремня по шкивам, определить через сколько времени угловая скорость станка будет равна 10π рад/с. 14.5 В механизме домкрата при вращении рукоятки A начинают вращаться шестерни 1, 2, 3, 4 и 5, которые приводят в движение зубчатую рейку B домкрата. Определить скорость последней, если рукоятка A вращается с угловой скоростью, равной π рад/с. Числа зубцов шестерен: z1=6, z2=24, z3=8, z4=32; радиус пятой шестерни r5=4 см. 14.6 Для получения периодически изменяющихся угловых скоростей сцеплены два одинаковых эллиптических зубчатых колеса, из которых одно вращается равномерно вокруг оси O с угловой скоростью ω=9π рад/с, а другое приводится первым во вращательное движение вокруг оси O1. Оси O и O1 параллельны и проходят через фокусы эллипсов. Расстояние OO1 равно 50 см, полуоси эллипсов 25 и 15 см. Определить наименьшую и наибольшую угловые скорости колеса O1.
