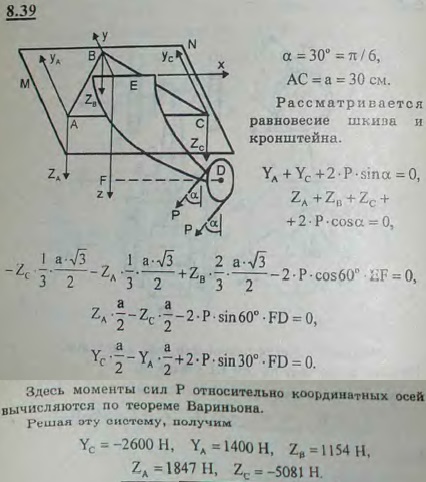

Подвеска подшипника ременного шкива D прикреплена к гладкому горизонтальному потолку MN в точках A и C и упирается в него точкой B. Эти точки лежат в вершинах равностороннего треугольника ABC со стороной 30 см. Положение центра ременного шкива D определяется вертикалью EF=40 см, опущенной из центра E треугольника ABC, и горизонталью FD=50 см, параллельной стороне AC. Плоскость шкива перпендикулярна прямой FD. Натяжение P каждой ветви ремня равно 1200 Н и наклонено к вертикали под углом 30°. Определить реакции в опорах A, B и C, пренебрегая весом частей.

Для просмотра изображения в полном размере нажмите на него
Подвеска подшипника ременного шкива D прикреплена к гладкому горизонтальному потолку MN в точках A и C и упирается в него точкой B. Эти точки

Решение задачи 8.39
(Мещерский И.В.)
<< Предыдущее Следующее >>
8.37 Давление шатуна двигателя, сосредоточенное в середине D шейки коленчатого вала, равно P=20 кН и направлено под углом 10° к горизонту, причем плоскость ODO1, проходящая через оси вала OO1 и шейки D, образует с вертикалью угол 30°. От маховика усилие передается на завод канатом, ветви которого параллельны и наклонены к горизонту под углом 30°. Действие силы P уравновешивается натяжениями T и t ветвей каната и реакциями подшипников A и B. Вес маховика 13 кН, диаметр его d=2 м, сумма натяжений ветвей каната T+t=7,5 кН, а указанные на рисунке расстояния равны: точки D от оси OO1 r=125 мм, l=250 мм, m=300 мм, n=450 мм. Определить реакции подшипников A и B и натяжения t и T. 8.38 Для передачи вращения с одного вала на другой, ему параллельный, установлены два одинаковых вспомогательных шкива, заклиненных на горизонтальной оси KL. Ось может вращаться в подшипнике M, укрепленном на колонке MN. Треугольное основание этой колонки притянуто к полу двумя болтами A и B и свободно опирается точкой C. Болт A проходит через круглое отверстие в основании, болт же B-через продолговатое отверстие, имеющее направление линии AB. Ось колонки проходит через центр треугольника ABC. Определить реакции в точках A, B и C, если расстояние оси KL от пола равно 1 м, расстояния середин шкивов от оси колонки равны 0,5 м и натяжения всех четырех ветвей ремней принимаются одинаковыми и равными 600 Н. Ветви правого ремня горизонтальны, а ветви левого наклонены к горизонту под углом 30°. Вес всей установки равен 3 кН и приложен к точке, лежащей на оси колонки; даны размеры: AB=BC=CA=50 см. 8.40 Картина в раме, имеющей форму прямоугольника ABCD, подвешена на вертикальной стене при помощи шнура EKF, надетого на крюк K так, что край AB горизонтален; точки E, F-середины сторон AD и BC. Картина наклонена к стене под углом α=arctg(3/4) и опирается на два гвоздя L и M, вбитых в стену, причем AL=MB. Размеры картины: AB=60 см, AD=75 см; вес картины 200 Н и приложен в центре прямоугольника ABCD; длина шнура 85 см. Определить натяжение T шнура и давления на гвозди L и M. 8.41 Бифиляр состоит из однородного стержня AA1, подвешенного на двух нерастяжимых нитях длины l, которые укреплены в точках B и B1. Длина стержня AA1=BB1=2r, а вес P. Стержень повернут вокруг вертикальной оси на угол α. Определить момент M пары, которую нужно приложить к стержню, чтобы удержать его в равновесии, а также натяжение T нитей.
