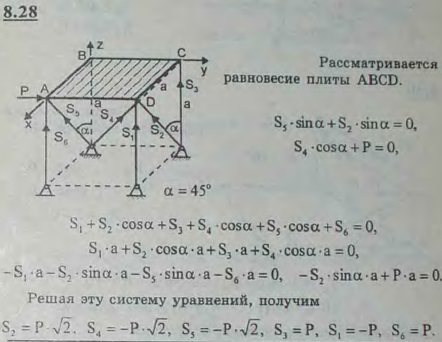

Определить усилия в шести опорных стержнях, поддерживающих квадратную плиту ABCD, при действии горизонтальной силы P вдоль стороны AD. Размеры указаны на рисунке.

Для просмотра изображения в полном размере нажмите на него
Определить усилия в шести опорных стержнях, поддерживающих квадратную плиту ABCD, при действии горизонтальной силы P вдоль стороны AD. Размеры
Решение задачи 8.28
(Мещерский И.В.)


<< Предыдущее Следующее >>
8.26 Квадратная однородная пластинка ABCD со стороной a=30 см и веса P=5 Н закреплена в точке A при помощи шарового шарнира, а в точке B при помощи цилиндрического шарнира. Сторона AB горизонтальна. В точке E пластинка опирается на острие. В точке H на пластинку действует сила F параллельно стороне AB. Найти реакции в точках A, B и E, если CE=ED, BH=10 см, F=10 Н и пластинка образует с горизонтальной плоскостью угол α=30°. 8.27 Однородная горизонтальная плита веса P, имеющая форму прямоугольного параллелепипеда, прикреплена неподвижно к земле шестью прямолинейными стержнями. Определить усилия в опорных стержнях, обусловленные весом плиты, если концы стержней прикреплены к плите и неподвижным устоям шаровыми шарнирами. 8.29 Прямоугольная дверь, имеющая вертикальную ось вращения AB, открыта на угол CAD=60° и удерживается в этом положении двумя веревками, из которых одна, CD, перекинута через блок и натягивается грузом P=320 Н, другая, EF, привязана к точке F пола. Вес двери 640 Н; ее ширина AC=AD=1,8 м; высота AB=2,4 м. Пренебрегая трением на блоке, определить натяжение T веревки EF, а также реакции цилиндрического шарнира в точке A и подпятника в точке B. 8.30 Стержень AB удерживается в наклонном положении двумя горизонтальными веревками AD и BC. При этом в точке A стержень опирается на вертикальную стену, на которой находится точка D, а в точке B-на горизонтальный пол. Точки A и C лежат на одной вертикали. Вес стержня 8 Н. Трением в точках A и B пренебрегаем. Проверить, может ли стержень оставаться в равновесии, и определить натяжения TA и TB веревок и реакции опорных плоскостей, если ∠ABC=∠BCE=60°.
