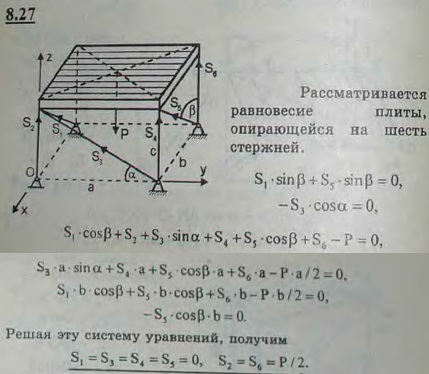

Однородная горизонтальная плита веса P, имеющая форму прямоугольного параллелепипеда, прикреплена неподвижно к земле шестью прямолинейными стержнями. Определить усилия в опорных стержнях, обусловленные весом плиты, если концы стержней прикреплены к плите и неподвижным устоям шаровыми шарнирами.

Для просмотра изображения в полном размере нажмите на него
Однородная горизонтальная плита веса P, имеющая форму прямоугольного параллелепипеда, прикреплена неподвижно к земле шестью прямолинейными стержнями
Решение задачи 8.27
(Мещерский И.В.)
