Квадратная однородная пластинка ABCD со стороной a=30 см и веса P=5 Н закреплена в точке A при помощи шарового шарнира, а в точке B при помощи цилиндрического шарнира. Сторона AB горизонтальна. В точке E пластинка опирается на острие. В точке H на пластинку действует сила F параллельно стороне AB. Найти реакции в точках A, B и E, если CE=ED, BH=10 см, F=10 Н и пластинка образует с горизонтальной плоскостью угол α=30°.

Для просмотра изображения в полном размере нажмите на него
Квадратная однородная пластинка ABCD со стороной a=30 см и веса P=5 Н закреплена в точке A при помощи шарового шарнира, а в точке B при помощи

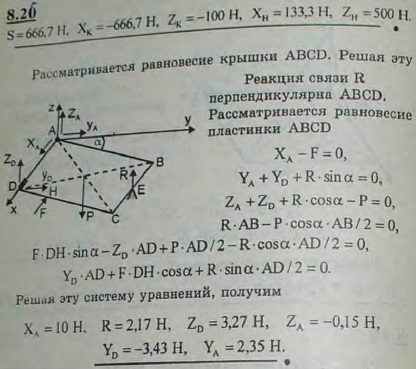

Решение задачи 8.26
(Мещерский И.В.)


<< Предыдущее Следующее >>
8.24 Однородная прямоугольная рама веса 200 Н прикреплена к стене при помощи шарового шарнира A и петли B и удерживается в горизонтальном положении веревкой CE, привязанной в точке C рамы и к гвоздю E, вбитому в стену на одной вертикали с A, причем ∠ECA=∠BAC=30°. Определить натяжение веревки и опорные реакции. 8.25 Полка ABCD вагона, которая может вращаться вокруг оси AB, удерживается в горизонтальном положении стержнем ED, прикрепленным при помощи шарнира E к вертикальной стене BAE. Вес полки и лежащего на ней груза P равен 800 Н и приложен в точке пересечения диагоналей прямоугольника ABCD. Даны размеры: AB=150 см, AD=60 см, AK=BH=25 см. Длина стержня ED=75 см. Определить усилие S в стержне ED, пренебрегая его весом, и реакции петель K и H. 8.27 Однородная горизонтальная плита веса P, имеющая форму прямоугольного параллелепипеда, прикреплена неподвижно к земле шестью прямолинейными стержнями. Определить усилия в опорных стержнях, обусловленные весом плиты, если концы стержней прикреплены к плите и неподвижным устоям шаровыми шарнирами. 8.28 Определить усилия в шести опорных стержнях, поддерживающих квадратную плиту ABCD, при действии горизонтальной силы P вдоль стороны AD. Размеры указаны на рисунке.
